Odborné podkládání zajišťuje bezpečné, správné a pevné uložení skla v rámu. Navíc plní důležitou úlohu v rámci  větrání prostoru falce a vyrovnání tlaku páry. Vysoce kvalitní podložky chrání okraje skla a jejich spojení s rámem.

Žádná maličkost

Důsledky nesprávného podkládání mohou být závažné: praskliny, rozbití skla, matné či znečistěné skleněné tabule, delaminace, netěsnosti nebo snížená funkčnost prvků — to vše může postihnout zákazníky a ohrozit dobré jméno výrobce oken. Jak se ale dá spolehlivě předcházet problémům a škodám?

Výběr vhodného typu podložky

V současnosti nabízí silní dodavatelé, jako je Roto, široký sortiment podložek pro různé požadavky.

GL-NM – základní podložka
GL-SV – podložka s ventilačním kanálem
GL-B – podložka s brzdnou membránou pro vertikální umístění
GL-IB – podložka pro trojité zasklení
GL-UK – podložka pro kvalitní izolační skla, jako jsou pancéřové, VSG, akustická a sluneční skla
GL-UKS – podložka pro fasádní a předsazené konstrukce

Volba vhodné podložky, která odpovídá prvku a zasklení, tak výrazně přispívá ke kvalitě výroby oken. Ovšem je třeba dbát i na další aspekty.

Správné dimenzování

Doporučuje se používat podložku, jejíž šířka je vždy o 2 mm větší než šířka skla. Tím je zajištěno, že skleněná jednotka zcela sedí na podložce. Rovnoměrné rozložení zatížení je tak zaručeno. Výška podložky by měla být alespoň 5 mm nebo by měla vyplnit přibližně 1/3 zasklívací drážky, aby nedocházelo k omezení vyrovnání tlaku páry a odvodnění. Obvykle je délka podložky 100 mm.

Správné umístění

Vzdálenost mezi podložkou a vnitřním rohem profilu musí být alespoň 100 mm, což odpovídá délce podložky. Přesné umístění závisí na typu otvírání prvku a je vysvětleno v Roto slabikáři zasklívání, kterou lze stáhnout z webové stránky. Pro maximální nosnost by měla být každá podložka zcela uložena v zasklívací drážce. Umístění podložky až k dorazu zabrání posunu a sklouznutí v hloubce zasklívací drážky.

Pohled na zasklívací drážku

Pokud není zasklívací drážka úplně rovná– což je často případ plastových profilů – doporučuje se použití vložek do zasklívací drážky.

Sklo by mělo vždy sedět v drážce rovně. Důsledkem nerovnosti vznikající nesprávné zatížení může vést k poškození skla či k jeho prasknutí. Proto platí: buď je zasklívací drážka rovná,  podložky lze použít přímo, není-li rovná, pod každou podložku je nutné použít vložku do zasklívací drážky, která zajistí její potřebné vyrovnání.

Vyrovnání tlaku páry, odvětrání, odvodnění

V celém systému okna musí být funkční otvory pro odvětrání a odvodnění. Pouze když může vlhkost unikat ven, lze předejít vzniku vodního kondenzátu. Vlhkost může napadnout szasklívací drážku a například způsobit bobtnání dřevěných oken nebo poškodit okrajové spoje izolačního skla, a může tak proniknout do prostoru mezi skly. Důsledek: vnitřní kondenzace a zneprůhlednění skla.

Odborně umístěné podložky podporují účinnost odvětrání a odvodnění tím, že nebrání odvodu vody a vyrovnání tlaku. Pokud se používá profil s hladkou zasklívací drážkou, je nutné použít varianty podložek s ventilačním kanálem, například GL-SV, GL-IB nebo GL-UK. Vyrovnání tlaku a odvodnění podporují také vložky do zasklívací drážky od Roto.

Prevence kontaktu

Podložky zabraňují kontaktu okrajů skla nebo spojení skla s profilem, čímž se předchází poškození skleněného okraje. To je samozřejmě základ. Ale stejně tak může být pro zasklení nebezpečná materialová neslučitelnost mezi okrajovým spojením izolačního skla a podložkou. Chcete-li se dozvědět více, čtětě níže část "Certifikovaná kompatibilita materiálů". Nebo nás kontaktujte – pokud jde o správnou techniku zasklení, rádi Vám s tím poradí i naši odborníci v Roto.

Dvě věci, které k sobě neodmyslitelně patří: sklo a rám. Správná podkládací technika zabrání poškození a stížnostem.

Výběr vhodné varianty podložky a správné podkládání  by měl vždy provádět odborník. Je třeba vzít v úvahu Technickou směrnici cechu sklenářů č. 3 „Podkládání zasklívacích jednotek“. Roto Vám rádo poradí s dotazy týkajícími se vašeho okenního systému.

Certifikovaná kompatibilita materiálů

Zasklívací podložky z produktové řady Roto Glas-Tec trvale chrání sklo a okna před poškozením. Jak to víme? Jejich materiálová kompatibilita s běžnými materiály pro izolační skla je pravidelně testována. Jsou certifikovány institutem ift Rosenheim. Nebezpečné deformace nebo dokonce rozpad skleněného klínu a změna materiálu izolačního skla jsou tak prakticky vyloučeny.

V tomto článku se dozvíte, proč věnujeme tolik času testování kompatibility materiálů zasklívacích podložek v programu Glas-Tec. Zaměřujeme se přitom zejména na jejich kompatibilitu s okrajovými spojovacími materiály izolačních skel a VSG fóliemi vrstveného bezpečnostního skla.

Pomalu postupující proces

Zasklívací podložky zabraňují tomu, aby se hrany skla nebo okrajové spojovací materiály skel dostaly do kontaktu s profilem, což by mohlo vést k poškození hrany skla. To je samozřejmě logické. Pro zasklení a okno však může být nebezpečný i postupný úbytek kvality.

Pokud existuje materiálová nekompatibilita mezi krajovým spojem skla nebo VSG fólií a zasklívací podložkou, má to negativní vliv na bezpečnost a životnost okna. Dochází k takzvané migraci. Nízkomolekulární látky, jako jsou například změkčovadla, „migrují“, což může změnit vlastnosti zasklívacích podložek, okrajových spojovacích materiálů a VSG fólií.

Přímými důsledky nekompatibility materiálů jsou deformace nebo dokonce rozpad zasklívacích podložek či snížení funkčnosti krajového spoje. Výsledkem jsou nejen praskliny skla, ale také „slepé“ tabule a zabarvení, jakož i delaminace.  Stabilita celého prvku je ohrožena a jeho funkčnost je omezená.

Velká odpovědnost

Nekompatibilita materiálů mezi krajovým spojovacím materiálem, VSG fólií a použitými zasklívacími podložkami tedy může vést k funkčním poruchám a poškození okenního křídla. V takovém případě má zákazník právo uplatnit nárok na náhradu škody u výrobce oken nebo dveří. I zákonodárce se totiž domnívá, že je odpovědností každého výrobce oken zkontrolovat kompatibilitu všech materiálů použitých v okně.

Jednejte proto s předstihem a předcházejte rizikům souvisejícím s odpovědností!

Jasné požadavky

Zasklívací podložky, krajový spojovací materiál a VSG fólie okenního systému se při vzájemném kontaktu nesmí negativně ovlivňovat. Technická směrnice (TR) č. 3 pro sklenářské odvětví jasně stanoví: „Materiály jsou vzájemně kompatibilní, pokud mezi nimi nedochází k žádným škodlivým interakcím.“ Ani vlhkost vzduchu nebo velké teplotní výkyvy nesmějí vést ke změně plastu, ze kterého je vyrobena podložka nebo krajový spojovací materiál.

Jako zpracovatel jste povinni sledovat své výrobky a jejich chování v reálných podmínkách. Řádně provedená zkouška kompatibility materiálů je jakousi předpovědí vývoje produktů po celou dobu životnosti okna. Simuluje, jak se podložky spolu s krajovým spojem nebo VSG fólií chovají po delší dobu. Tím lze předem vyloučit možné poškození, které by bez zkoušky mohlo být viditelné až po montáži a několika letech.

Jedinečná kontrolní služba

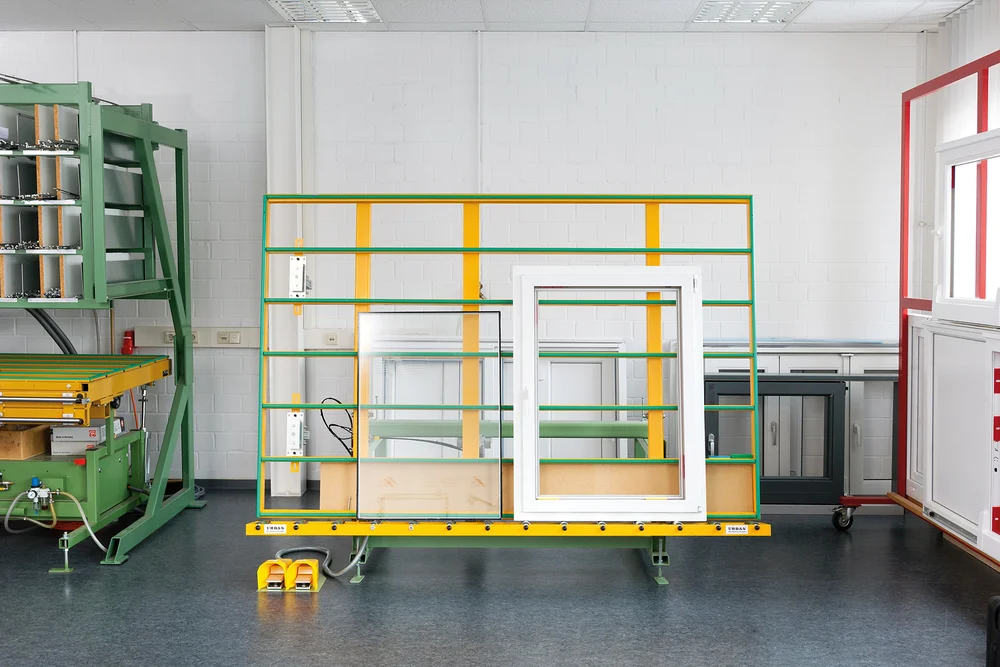

Pokud si chcete být jisti, že ve vašem okenním systému nedojde k problémům způsobeným nekompatibilitou materiálů, sázejte na komplexně testované podložky z programu Roto Glas-Tec. Byly certifikovány institutem ift Rosenheim podle směrnice ift VE-05/01 v certifikátu QM-330 a jsou nepřetržitě sledovány. V našem vlastním Mezinárodním technologickém centru (ITC) jsou v pravidelných intervalech testovány materiály krajových spojů uvedené v certifikátu na jejich kompatibilitu s různými zasklívacími podložkami. Kromě materiálů krajových spojů uvedených v certifikátu ift QM 330 můžete u nás kdykoli provést individuální testy kompatibility materiálů.

Naším cílem je trvale zajištěná kvalita vašich oken. Nechte si poradit a využijte jedinečnou kontrolní službu Roto v Mezinárodním technologickém centru (ITC).
