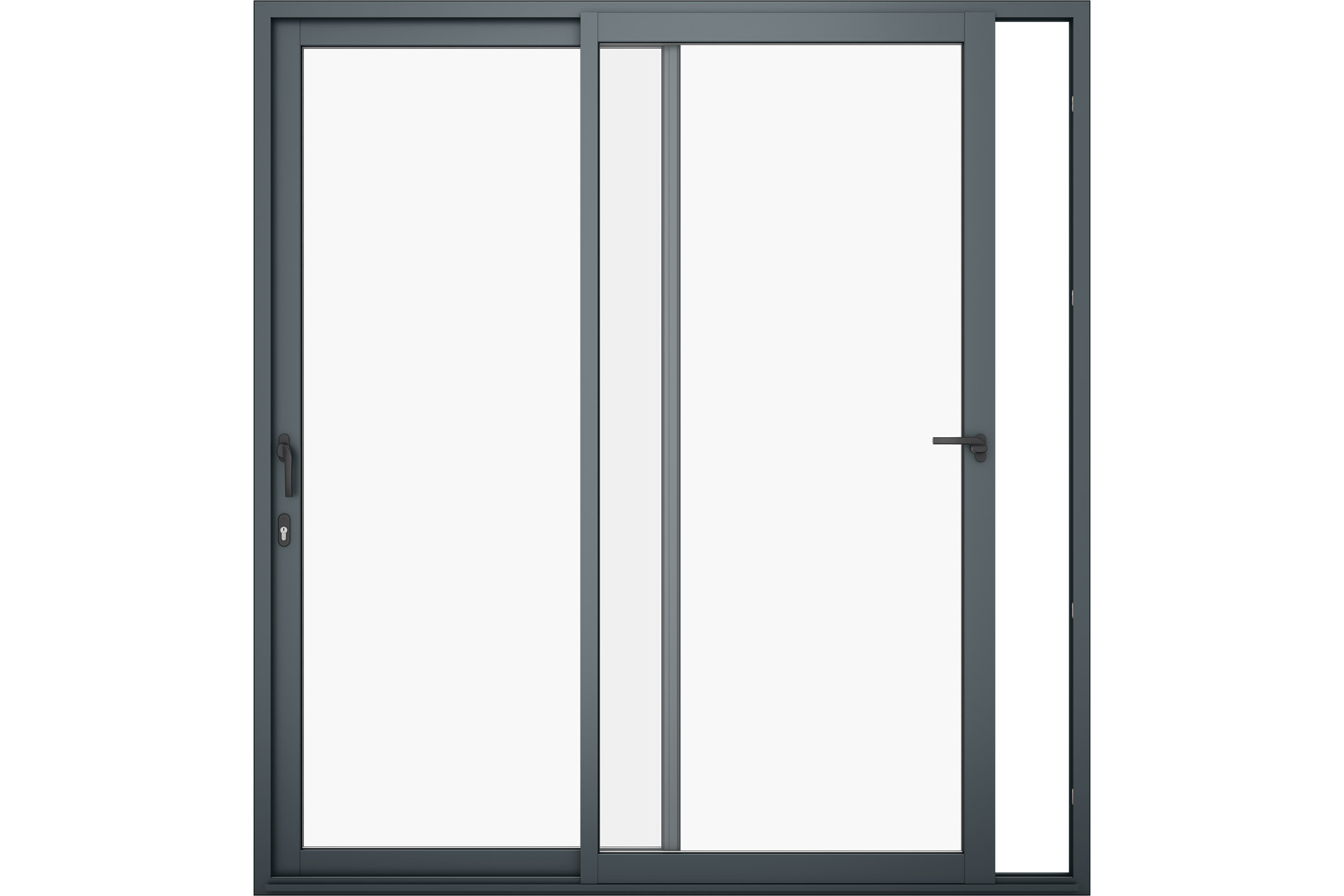

Patio Inline | SR
Síla se snoubí s flexibilitou

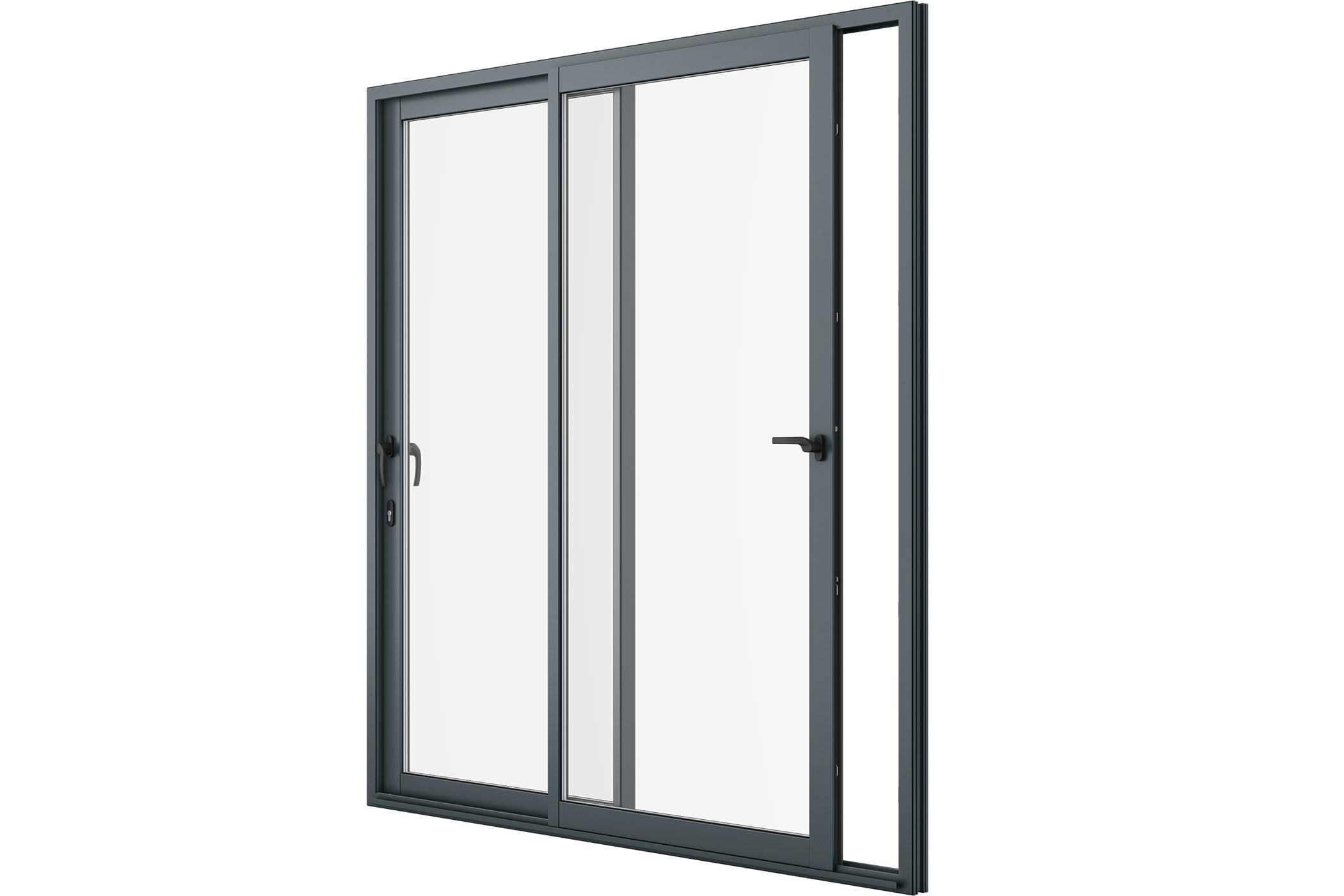

Kování Roto Patio Inline | SR pro posuvné dveře s úzkými hliníkovými profily vytváří pocit otevřeného prostoru díky dokonalé kombinaci síly a flexibility. Systém lze použít pro křídla o výšce až 3 000 mm, šířce 2 000 mm a hmotnosti až 200 kg. Je stabilní a spolehlivý, má nejvyšší ochranu proti korozi a lze jej přizpůsobit individuálním bezpečnostním požadavkům.
Stabilní a robustní kování pro paralelní posuvné prvky
- Vysoká základní bezpečnost
- Stabilita a dlouhá životnost
- Individuální a flexibilní konfigurace
- Rozmanité možnosti seřízení, jako je seřiditelná ovládací pojistka
- Nejvyšší ochrana proti korozi a třída trvalého provozu H3
- Z modulárního systému posuvných kování Roto Patio Inline
S jistotou správná volba
Roto Patio Inline | SR nabízí vysokou základní bezpečnost a lze jej flexibilně konfigurovat podle individuálních bezpečnostních požadavků.
- stabilní hák s vysokou odolností proti vytržení
- zajištění proti zpětnému tlaku zabraňuje zpětnému zatlačení háku
- pojistka proti vzpáčení zabraňuje vloupání pomocí vypáčení
- volitelná zámková skříň pro uzamykatelnou systémovou variantu

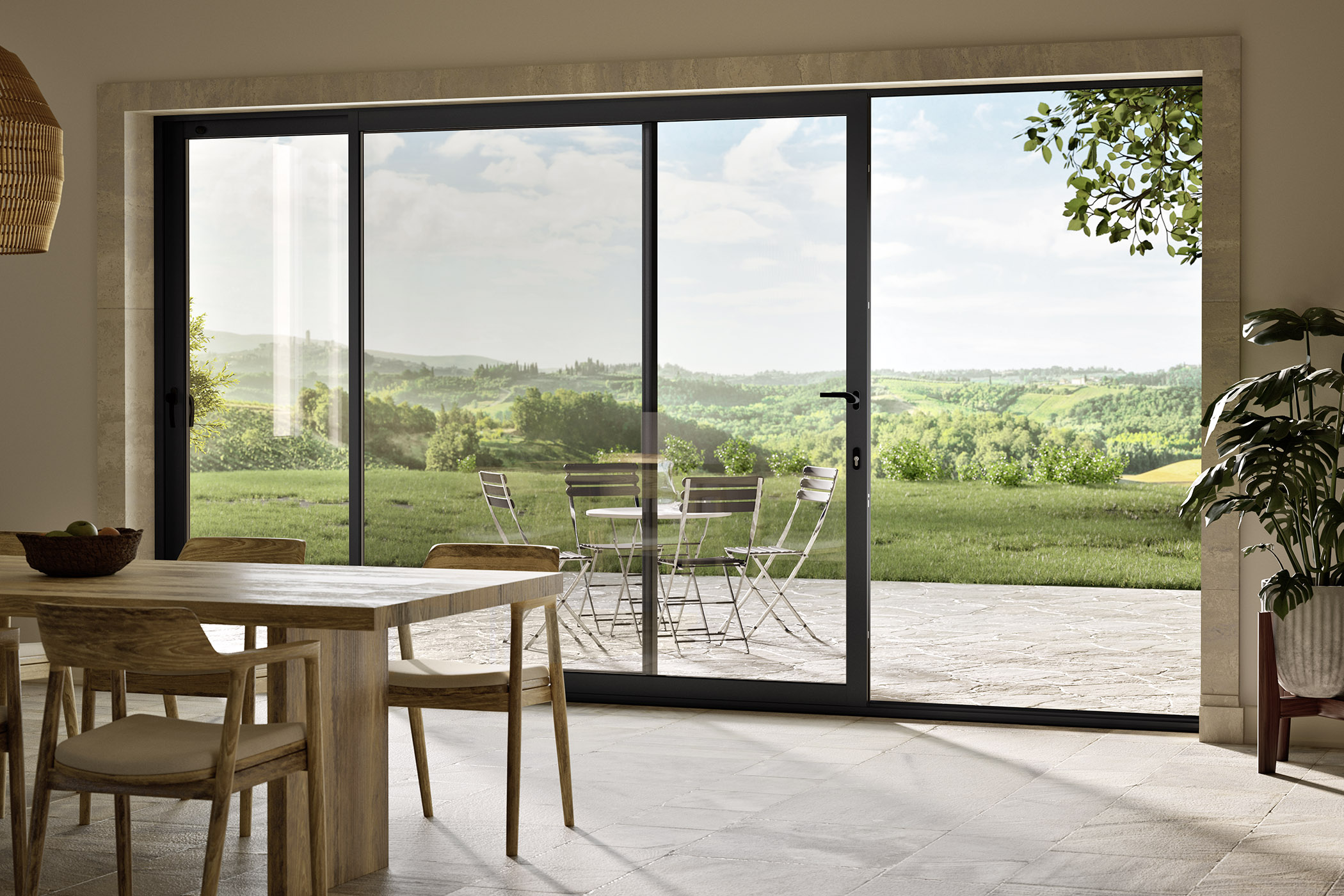

Silák s výdrží
Roto Patio Inline | SR je mimořádně stabilní, robustní a díky tomu dlouhodobě spolehlivé.
- seřiditelná ovládací pojistka
- silný hák
- podpěra převodu zabraňuje prohnutí
- centrovací pomůcka pro vyrovnání stavebních tolerancí a teplotních výkyvů
- třída trvalého provozu H3 (20 000 cyklů)
- nejvyšší ochrana proti korozi (třída 5)

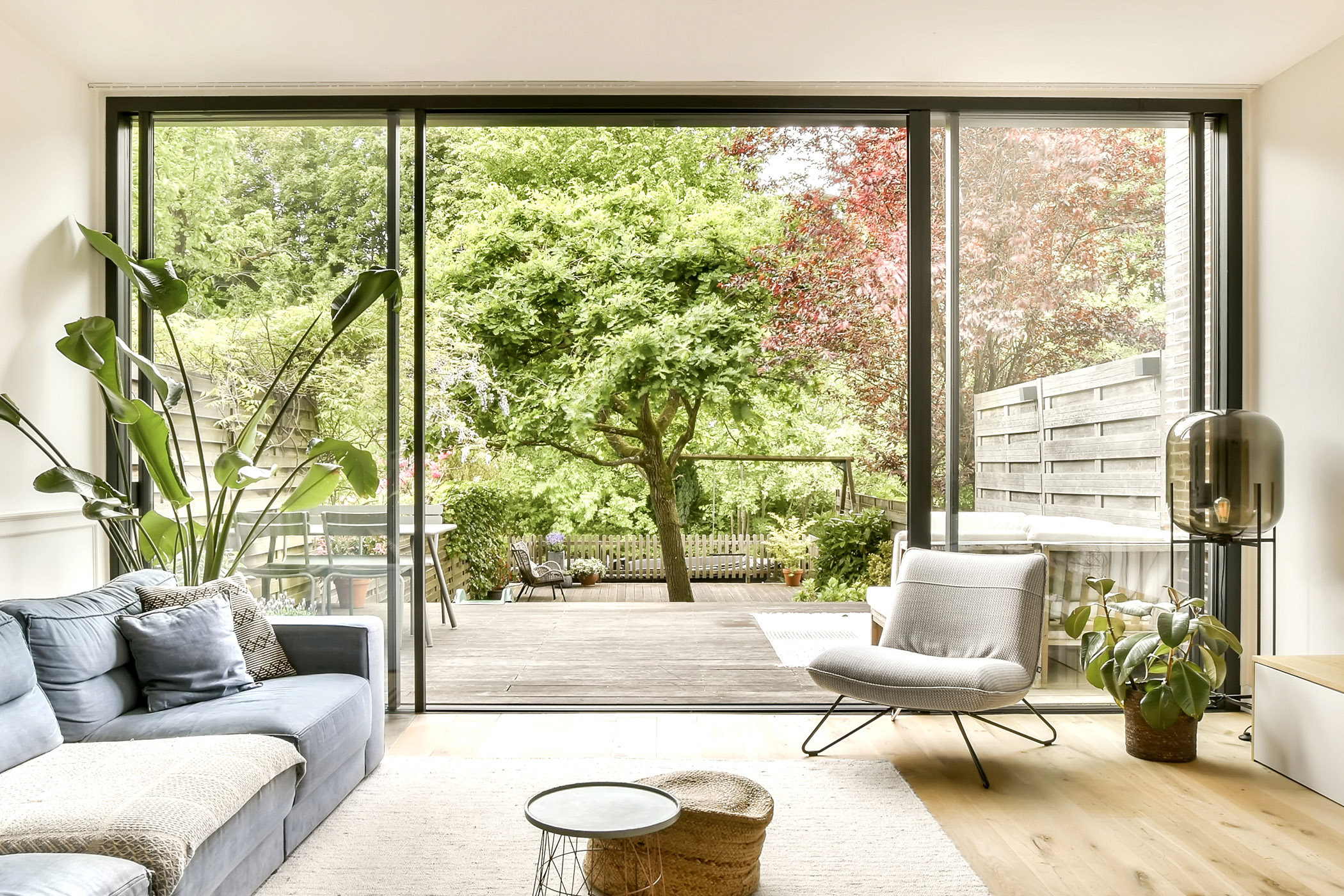

Tak rozmanité jako přání zákazníků
S Roto Patio Inline | SR můžete flexibilně splnit sny svých zákazníků o bydlení. Systém lze individuálně konfigurovat.
- tři varianty převodu: kompaktní, souběžný nebo protiběžný
- komplexní délky převodu
- volitelně s centrovací pomůckou, prodloužením nebo zámkovou skříňí
- individuální počet a poloha centrovacích pomůcek
- variabilní výška kliky

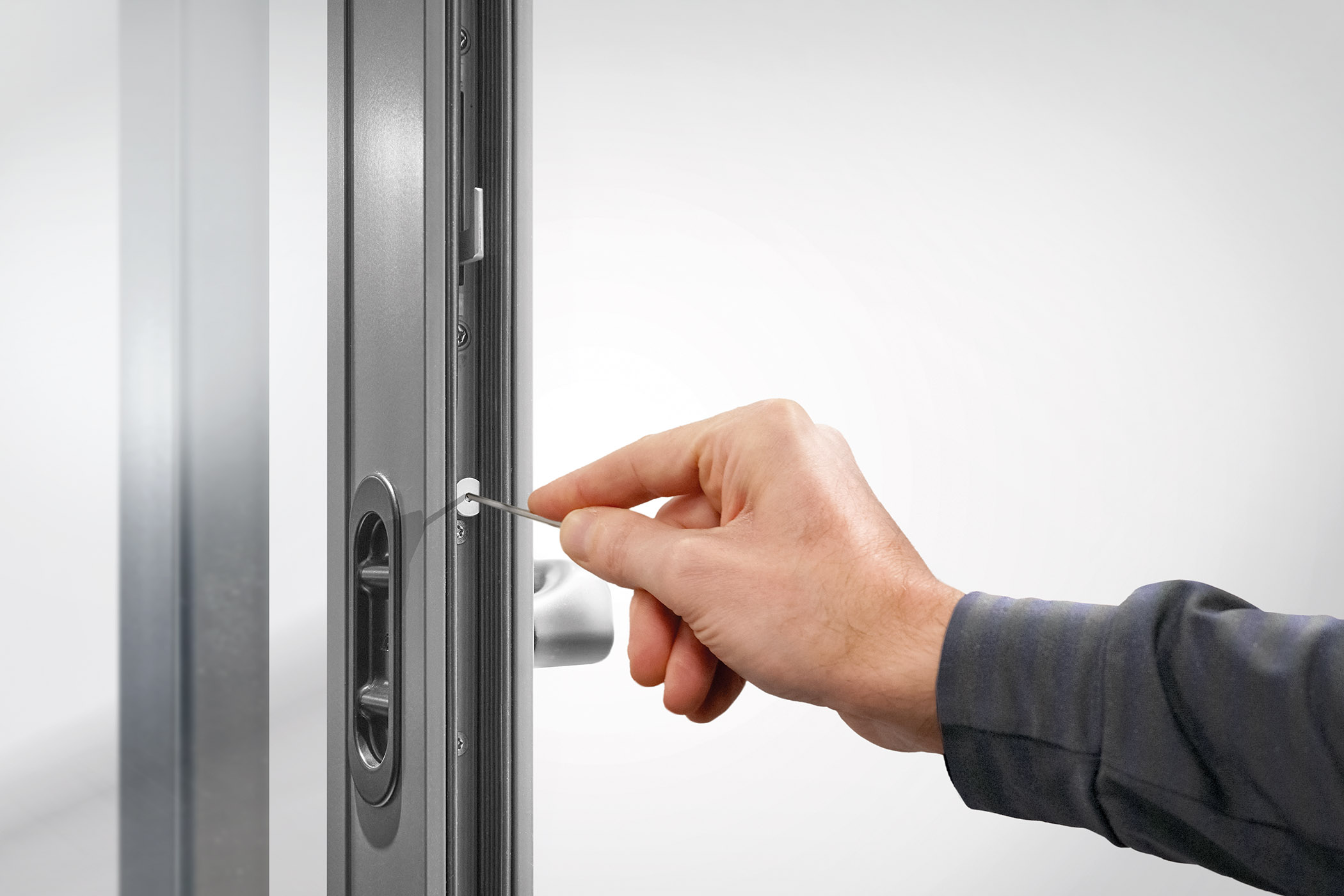

Snadné seřízení a údržba
Stavební tolerance a teplotní výkyvy lze rychle a snadno vyrovnat a korigovat díky rozmanitým možnostem nastavení.
- Vozík: +4 / -2 mm
- Ovládací pojistka: +3 / -3 mm
- Háky: +3 / -3 mm
(od 1200 mm nad převodovou skříní) - jednoduchá montáž vozíku, při údržbě lze snadno vyjmout jednotku pojezdových koleček
Tak snadné to je:
Výhody
Stabilita
- seřiditelná pojistka
- stabilní hák
- podpěra převodu
- centrovací pomůcka
- třída trvalého provozu H3
- nejvyšší ochrana proti korozi (třída 5)
Flexibilita
- tři varianty převodu
- komplexní délky převodu
- volitelně s centrovací pomůckou, prodloužením nebo zámkovou skříní
- variabilní polohy kliky
Bezpečnost
- silný hák
- zajištění proti zpětnému tlaku
- zajištění proti vypáčení
- volitelná zámková skříň
Seřízení
- rozmanité možnosti seřízení
- ovládací pojistka : +3 / -3 mm
- hák nad převodovou skříní: +3 / -3 mm
- vozíky: +4 / -2 mm

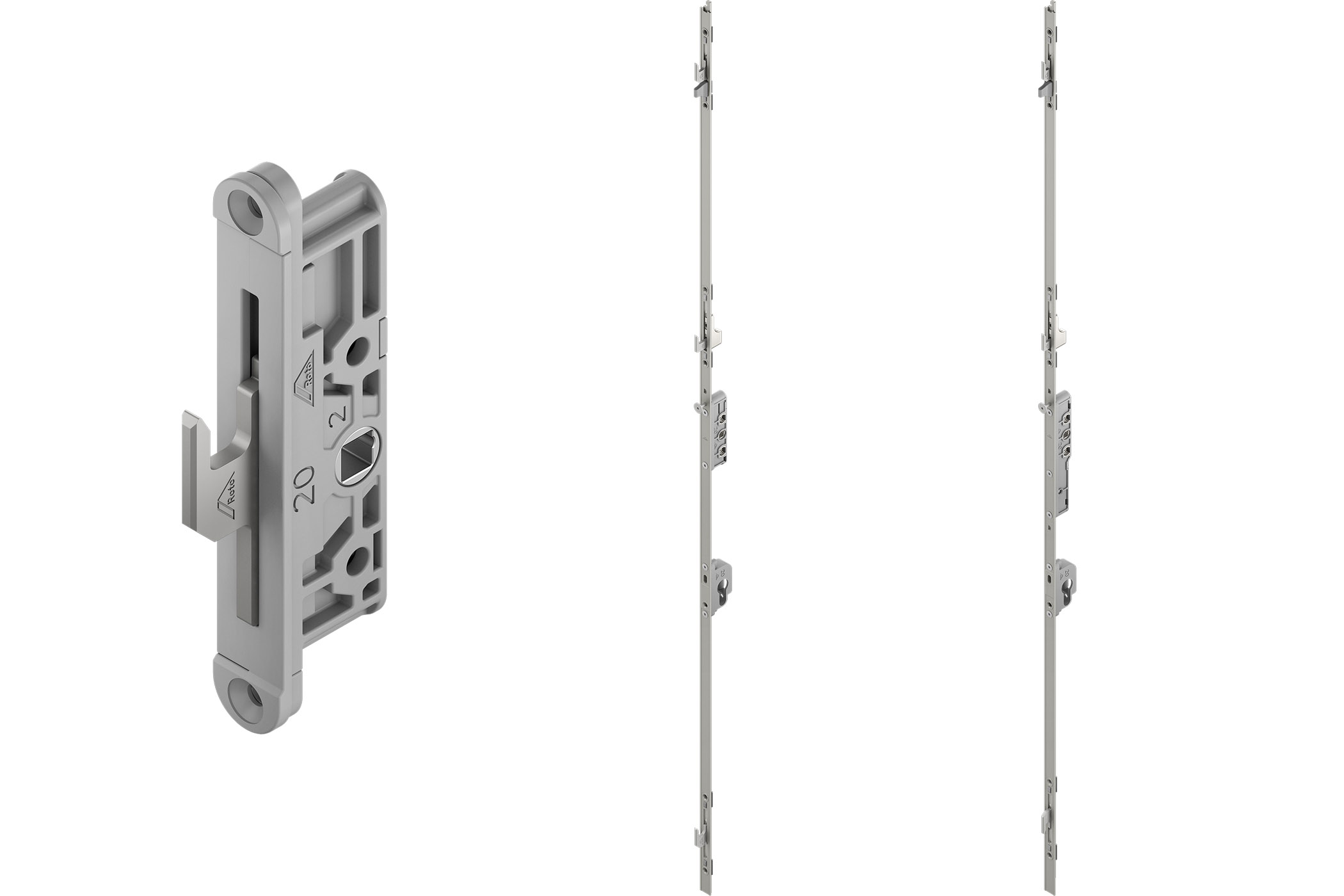

Komponenty
Jednoduše trojnásobně přesvědčivé
Díky třem variantám převodů a rozšiřitelným komponentům můžete posuvné prvky flexibilně vyrábět podle bezpečnostních požadavků svých zákazníků a v mnoha formátech.
- kompaktní převod s 1-bodovým uzavřením
- souběžná převod s 1- až 4-bodovým uzavřením
- protiběžný převod s 2- až 4-bodovým uzavřením

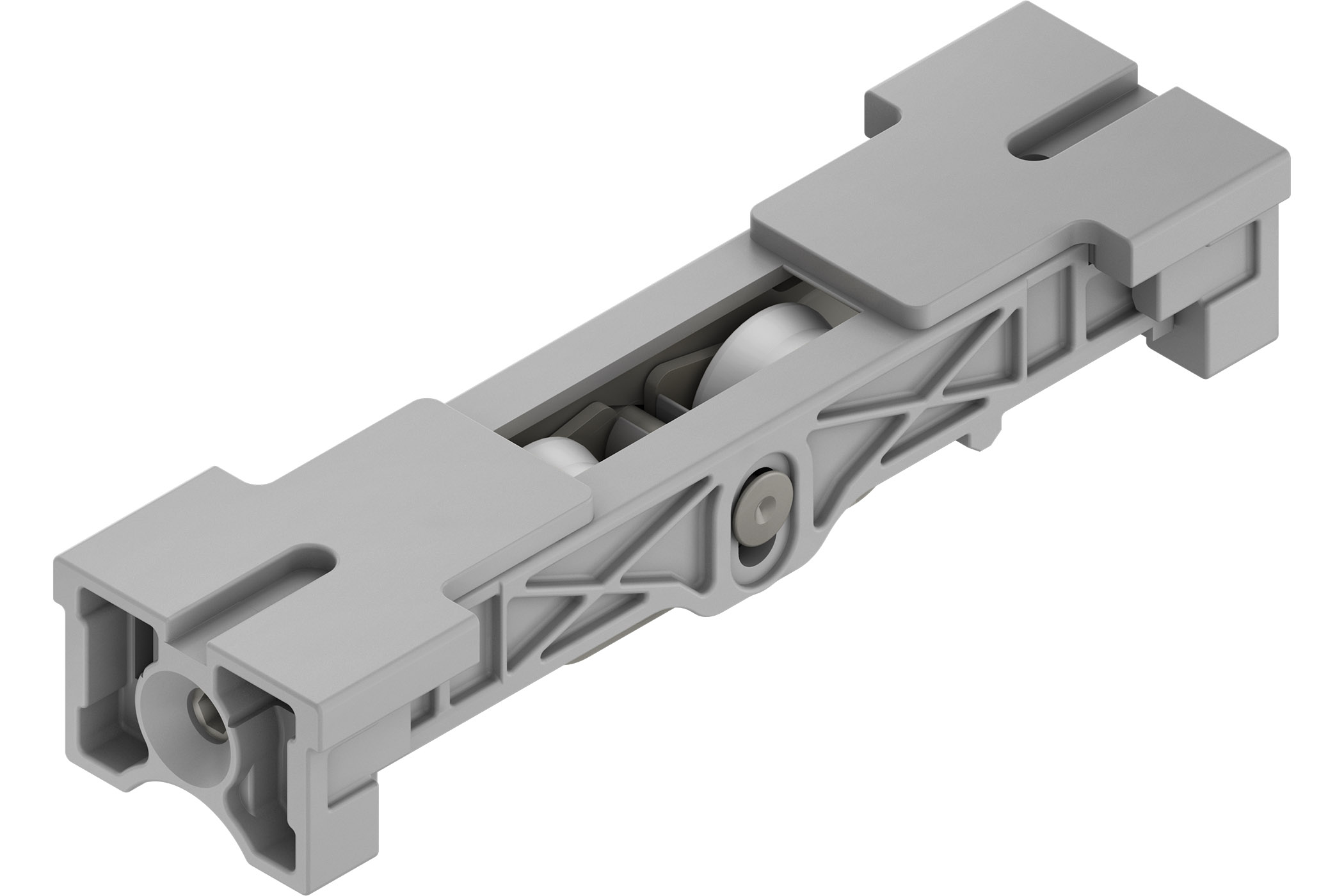

Vozík
Výškově nastavitelný tandemový vozík umožňuje snadnou montáž a výměnu.
- Pro křídla o hmotnosti do 200 kg
- Výškové nastavení: -2 / +4 mm
- Profilové, zacvakávací adaptéry
- Snadno vyjímatelná jednotka pojezdových koleček

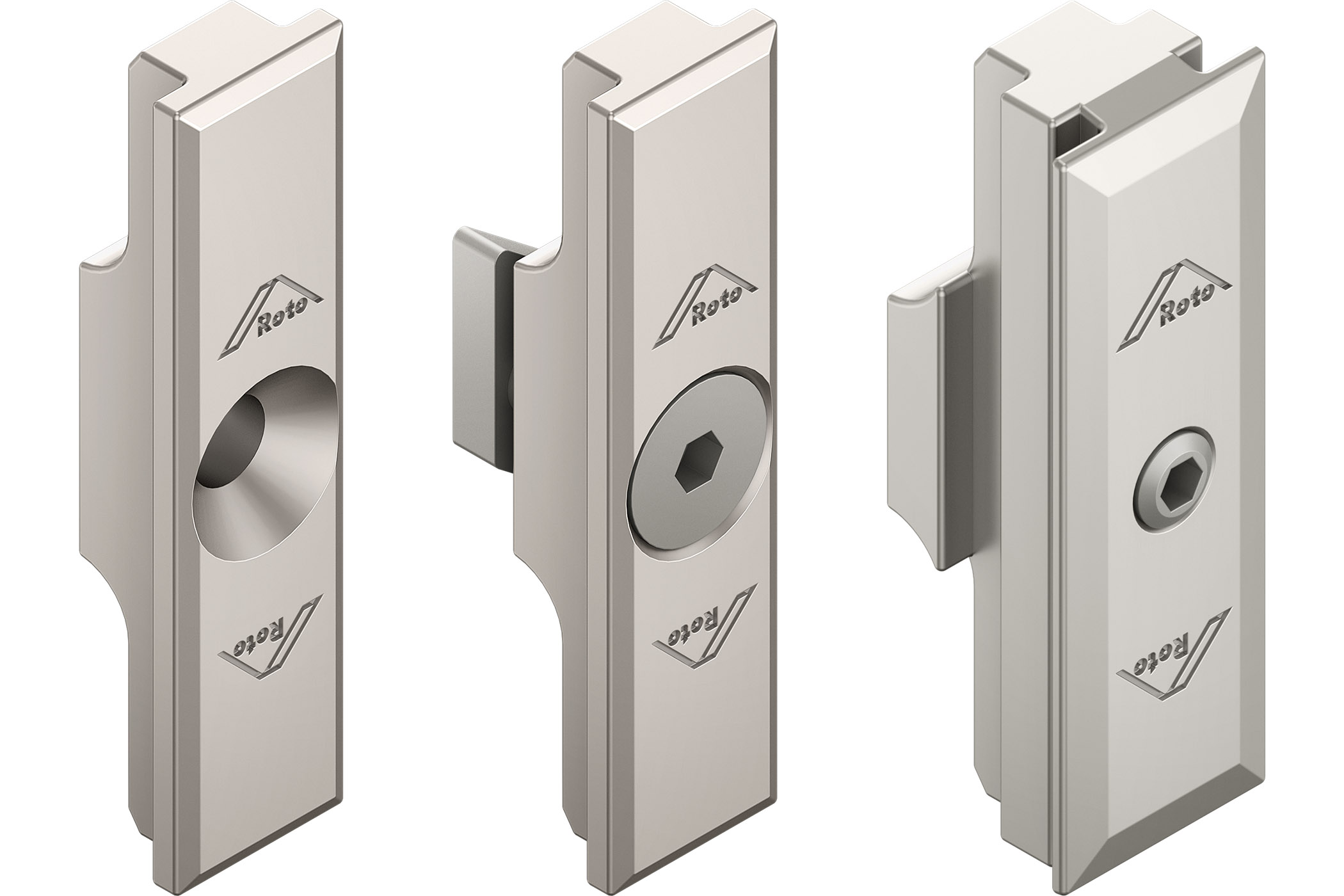

Rámové uzávěry
Stabilní rámové uzávěry k našroubování, upnutí nebo nástrčné – pro bezpečné uzavření
Příslušenství

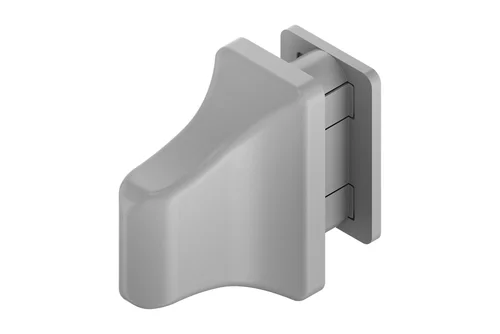

Centrovací pomůcka
Pro delší životnost: Centrovací pomůcka zabraňuje deformaci. Poloha a počet jsou volitelné.

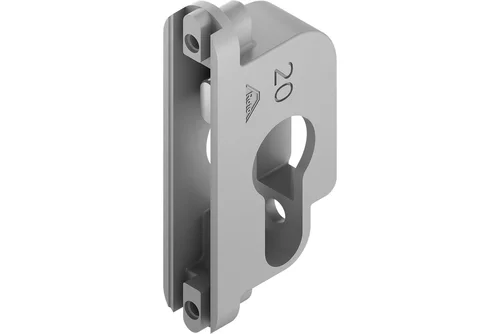

Zámková skříň
Pro větší bezpečnost: Uzamykatelná zámková skříň je k dispozici od délky převodu 800 mm.

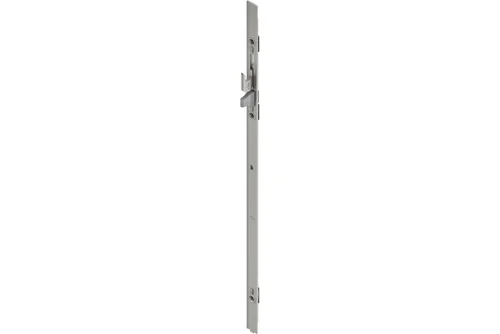

Prodloužení převodu
Prodloužení převodu umožňuje snadnou konfiguraci a flexibilitu a 5-bodové uzavření.
Technická data
| Materiál rámu | hliník |
| Šířka křídla | max. 2000 mm |
| Výška křídla | max. 3000 mm |
| Hmotnost křídla | max. 200 kg |
| Třída trvalého provozu | H3 |
| Koroze | Třída 5 |
| Rozměry dornu | 17, 20, 22 mm |
| Bezpečnost |
|
