Roto Inline

Systém kování pro jednoduchá posuvná okna a dveře

  • modulární posuvný systém kování založený na stavebnicovém principu
  • jednobodové- nebo vícebodové uzavření
  • souběžný nebo protiběžný převod, volitelně uzamykatelný
  • robustní a nosné vozíky pro tichou a jednoduchou obsluhu

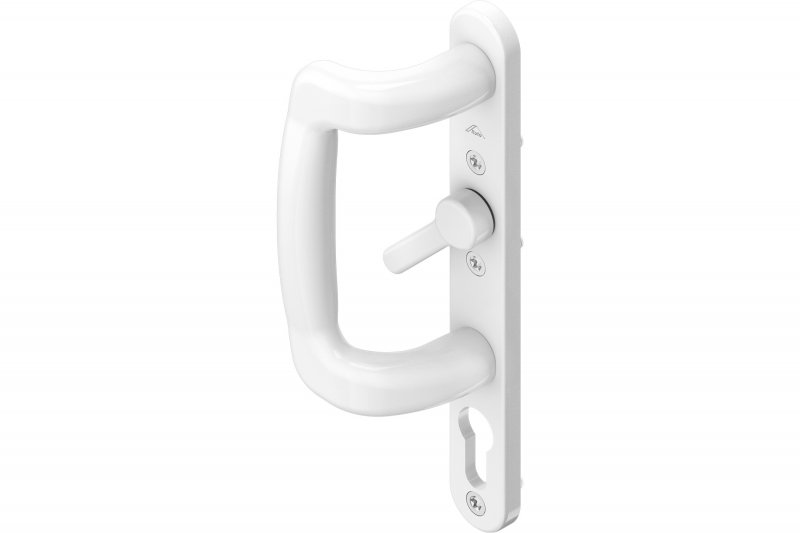

  • velká nabídka Pop-up (vyskakovacích) a posuvných klik

Díky modulárnímu Roto Inline systému posuvného kování, určenému pro dřevěná, plastová a hliníková okna, je možné okna a balkónové/terasové dveře s hmotností křídla do 200 kg komfortně a prakticky odsunout na stranu. Zcela skrytě ležící Roto Inline kování s vícebodovým uzavřením přesvědčuje mnohými přednostmi a díky principu stavebnice umožňuje realizaci četných tvůrčích variant.

Všechny stavební díly je možné jednoduše namontovat a bez problémů mezi sebou navzájem kombinovat, zcela podle individuálních požadavků na bezpečnost, komfort a design. Zda hřibové čepy, háky nebo kruhové jazýčky, zda uzamykatelné nebo ne – vyberte si variantu uzavření, která odpovídá Vašim bezpečnostním potřebám.

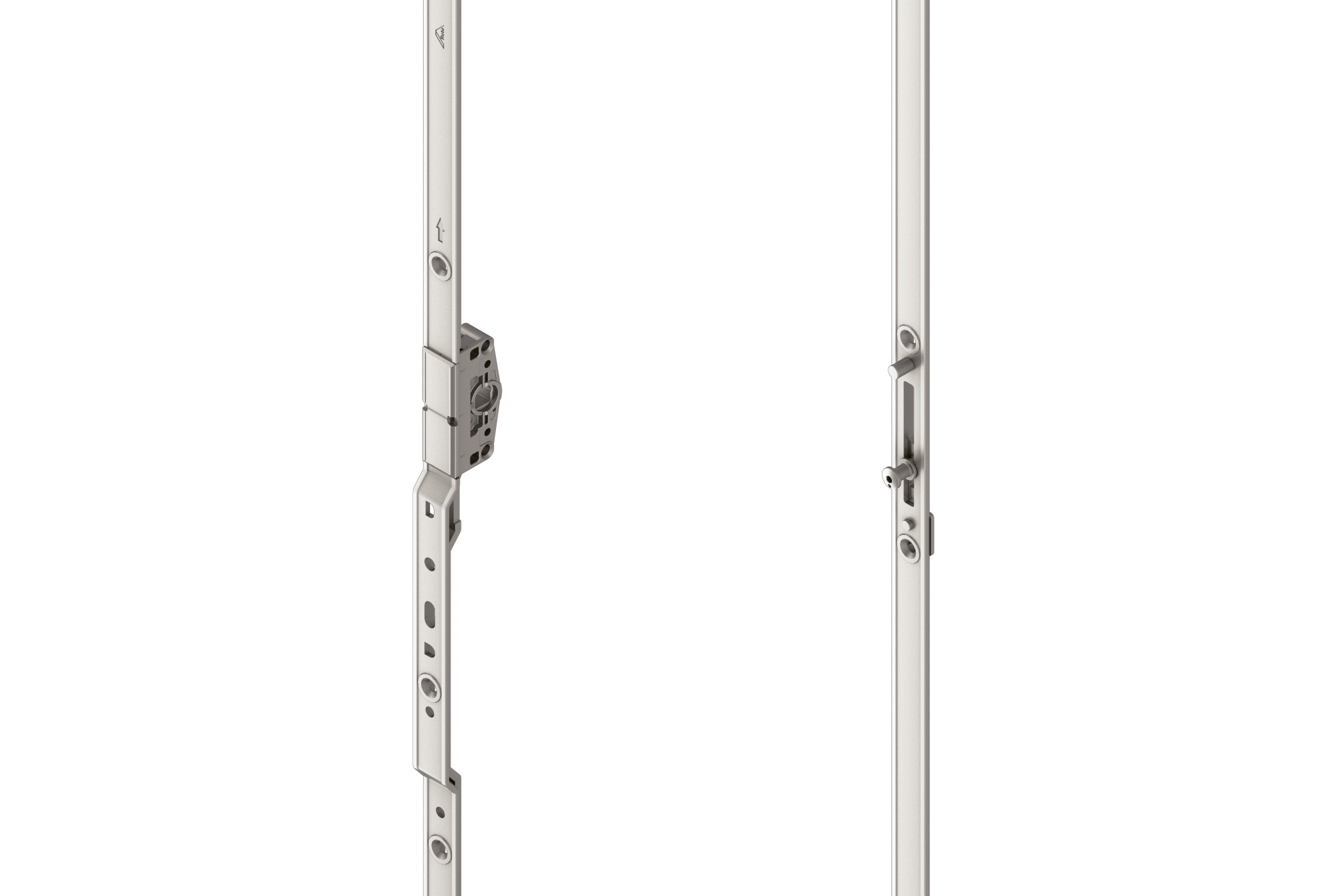

Převody

Jednosměrné převody se skládají pouze z jednoho dílu a jejich montáž je obzvláště snadná. Standardně jsou vybaveny integrovaným čepem proti vysazení a nabízejí různé varianty závěrových  bodů:

  • 8 mm seřizovatelné hřibové čepy
  • 5 mm a 14 mm háky a 8 mm háky se spárovou ventilací

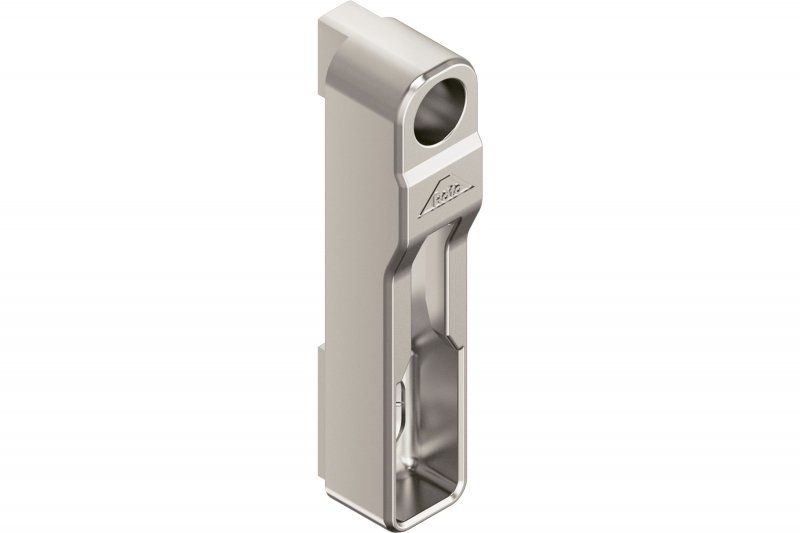

Protisměrné převody zajišťují zvýšené zabezpečení díky uzavření v protisměru. Možnosti závěrových bodů jsou následující:

  • 5 mm a 14 mm háky
  • kruhové jazýčky

Všechny povrchy jsou ošetřeny  povrchovou úpravou Roto Sil s matným stříbrným vzhledem jakostní oceli.

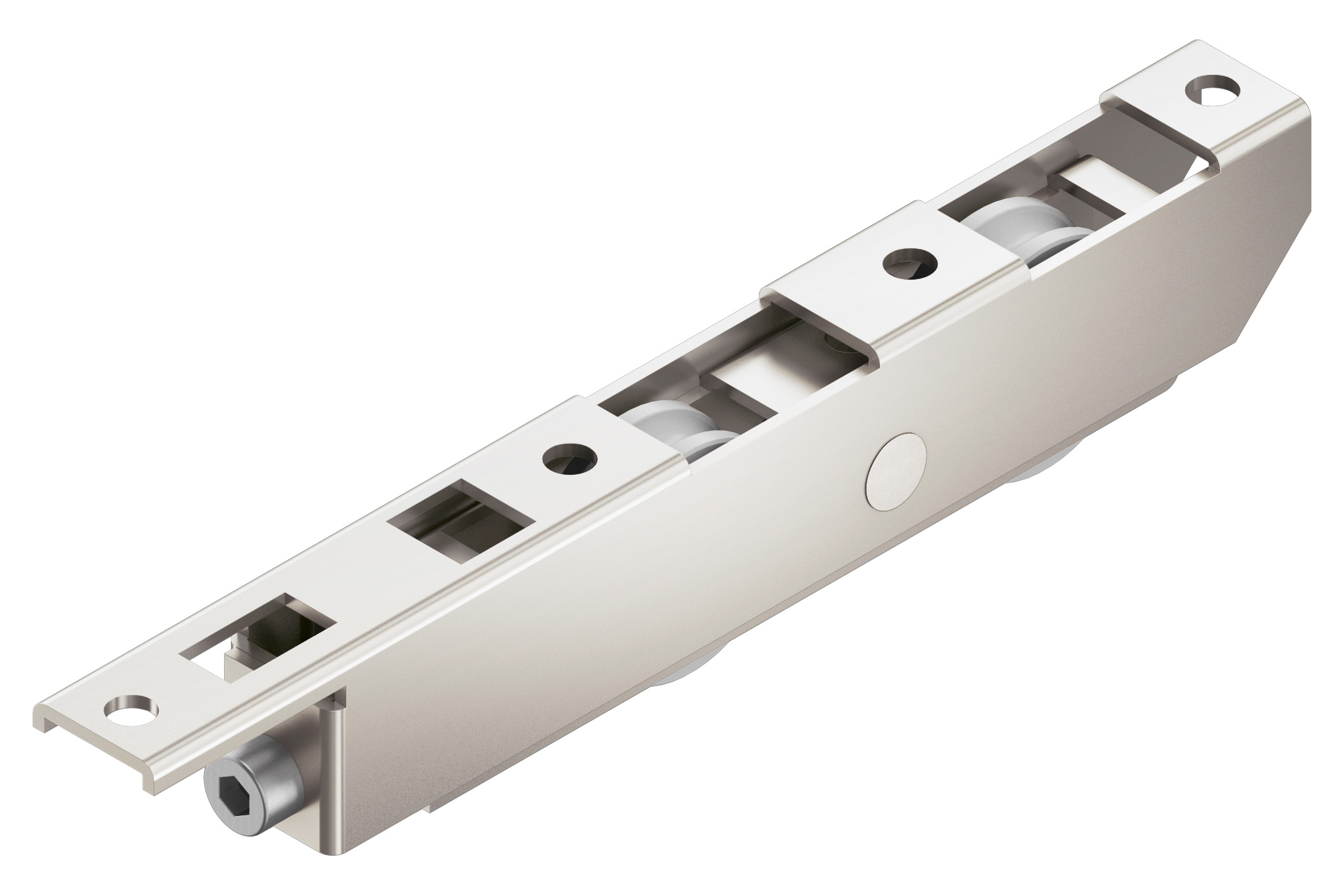

Vozíky

Robustní vozíky umožňují hladký a tichý chod posuvných křídel. K dispozici jsou jednoduché a tandemové vozíky pro různé hmotnostní třídy až do hmotnosti křídla 200 kg.

Jednoduchý vozík do hmotnosti křídla 50 kg se zinkovým tlakově litým pláštěm se hodí k většině standardních posuvných kolejnic a navzájem spojené je lze použít i pro vyšší hmotnosti křídel.

Tandemový vozík s ocelovým pláštěm se rovněž hodí k většině standardních posuvných kolejnic a je k dispozici ve třech různých provedeních (100 / 120 / 200 kg), viz tabulka níže.

Technická data

Hmotnost křídla max. 200 kg
Rozměry dornu 7, 17 nebo 22 mm, u protisměrného převodu navíc 20 mm
Bezpečnost 2 až 4 bodové provedení
Jednoduchý vozík
  • hmotnost křídla max. 50 kg
  • standardně 12 mm eurodrážka (bez nutnosti frézování)
  • výška: 17 a 21 mm
Tandemový vozík Slimline
  • hmotnost křídla max. 100 kg
  • standardně 12 mm eurodrážka (bez nutnosti frézování)
  • výška: 15 - 18,5 mm
  • k dispozici pro R-kolejnici (kulatou) a V-kolejnici
Tandemový pojezd standard
  • hmotnost křídla max. 120 kg
  • 12 mm eurodrážka Standard a 14 mm eurodrážka šíroká (bez nutnosti frézování
  • výškově seřiditelné 19 - 26 mm
  • k dispozici s kuličkovým ložiskem i bez něj
Standardní tandemový vozík
  • hmotnost křídla max. 200 kg
  • šířka 16 mm (bez nutnosti frézování)
  • výškově seřiditelné 23,5 - 28,5 mm
  • s kuličkovým ložiskem
  • vysoce kvalitní, korozivzdorný povrch třídy 4 (podle DIN EN 1670)
  • různé podložky jako adaptéry pro rozdílné vozíky
