Okno s funkcí větrání Komfort se skrytou závěsovou stranou „Roto NX | C“

Leinfelden-Echterdingen – společnost Roto rozšiřuje svou nabídku pro moderní dřevěná okna o skrytou závěsovou stranu „Roto NX | C“ a dvě nové varianty větrání Komfort. Řešení jsou určena výrobcům oken, kteří chtějí spojit komfort ovládání, funkčnost a čistý design.

K dispozici je otvíravá varianta a sklopná varianta, a to vždy pro systémy dřevěných profilů s osou kování 13 mm a doporučenou hloubkou drážky 30 mm. Obě varianty jsou vybaveny prodlouženou, ergonomickou klikou montovanou dole na vodorovném profilu a umožňující pohodlné ovládání okna, například také v sedě. Lehký chod otvírání okna podporují další součásti, například nůžky Komfort a speciálně vyladěný převod Komfort. Doplňkový funkční prvek této speciální techniky kování představují větrací nůžky Komfort.

Dvě varianty pro rozdílné požadavky

Obě okna s funkcí větrání Komfort umožňují kontrolované větrání prostoru a zároveň zamezují nežádoucímu plnému otevření křídla. Systém lze realizovat jako okno s funkcí větrání Komfort ve sklopné variantě do hmotnosti křídla 80 kg a jako okno s funkcí větrání Komfort v otvíravé variantě do hmotnosti křídla 100 kg.

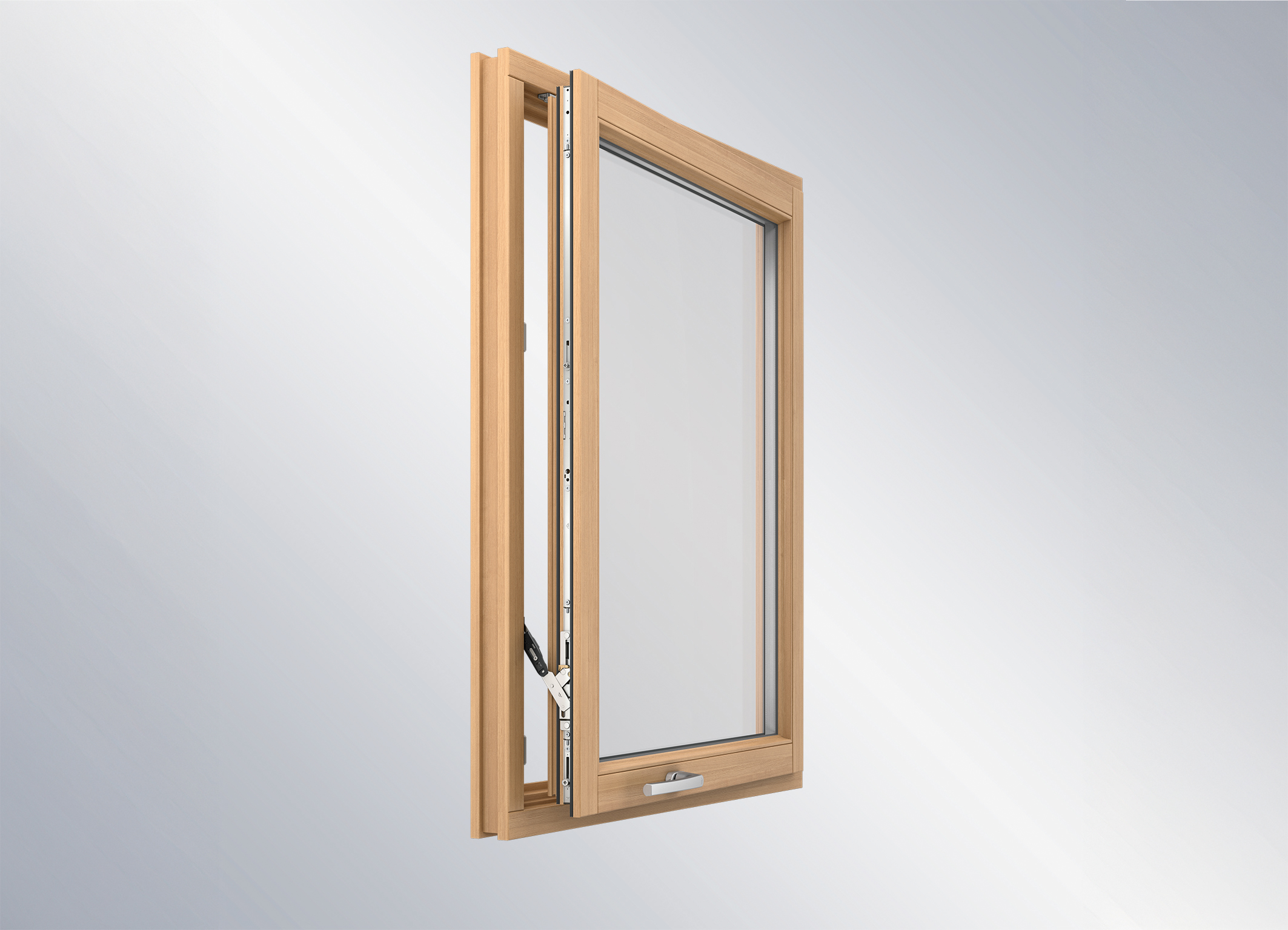

Otvíravá varianta: Klika se otočí o 180°, křídlo se otevře nuceně řízeným pohybem o 80 mm bez vynaložení manuální síly. Šířka otevření je předdefinovaná. Pokud se uvolní pojistka otevření větracích nůžek Komfort, lze křídlo otevřít navíc do úhlu 90°.

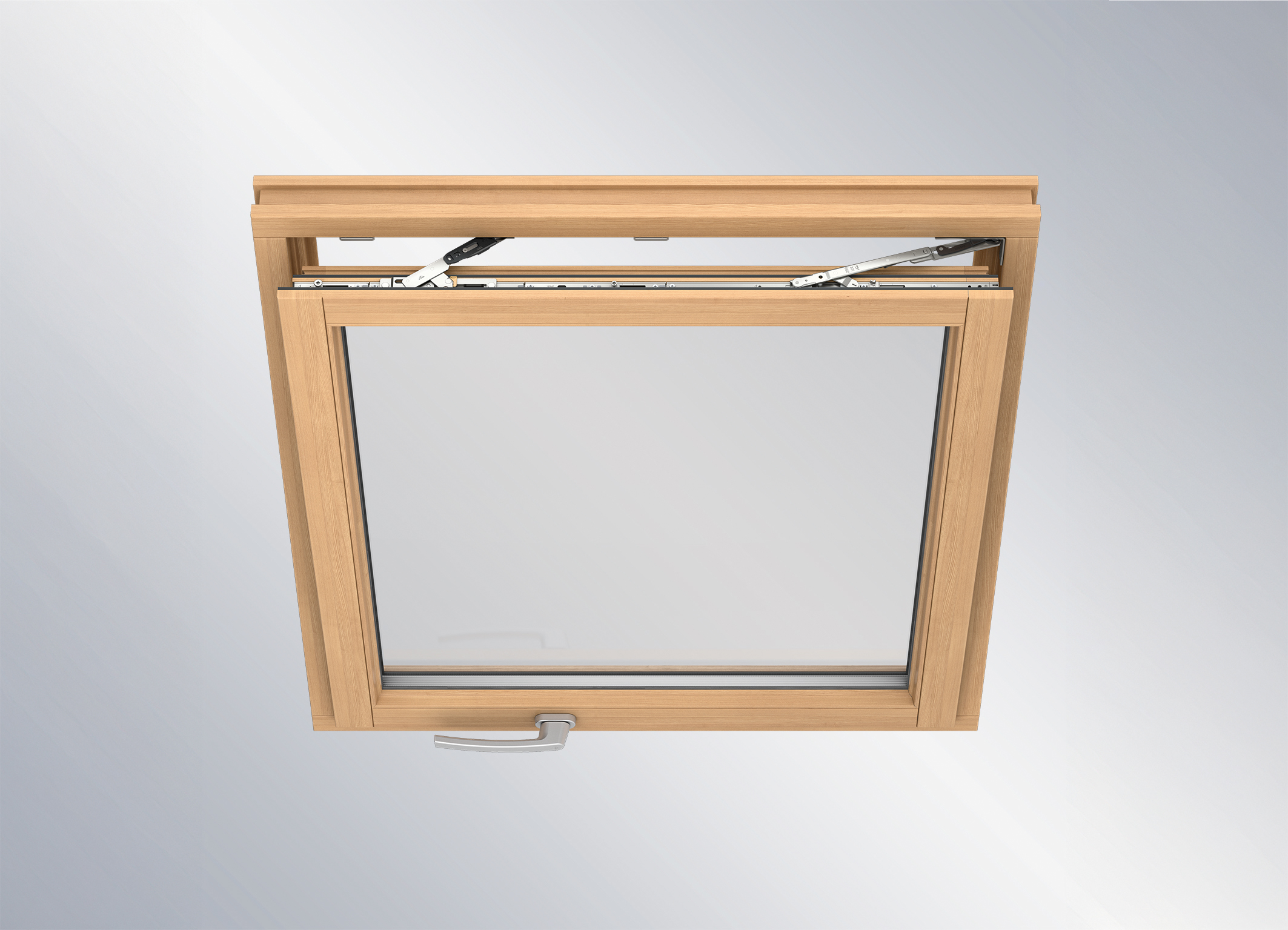

Sklopná varianta: I zde vede otočení kliky o 180° k předdefinované šířce otevření 80 mm. Po uvolnění pojistky otevření větracích nůžek Komfort lze okno rovněž otevřít až do úhlu 90°.

Různorodé formáty

Realizovat lze pro sklopnou variantu šířky drážky v křídle od 640 do 1400 mm a výšky křídla v drážce v rozmezí 620 až 1600 mm, pro otvíravou variantu poté šířky drážky v křídle od 680 do 1400 mm a výšky křídla v drážce v rozsahu 530 až 1600 mm. Díky tomu je možné pohodlně a bezpečně vyrábět jak úzké, tak i široké a vysoké prvky i standardní formáty.

Skrytě uložená technika kování

Všechny konstrukční díly závěsové strany – od nůžek přes oblast rámového ložiska až po větrací nůžky – jsou plně skryté v drážce křídla a při zavřeném okně nejsou viditelné. Vzhledem k tomu systém „Roto NX | C“ odpovídá vysokým dobovým nárokům interiérové architektury.

Testované komponenty

Použitá technika kování splňuje požadavky třídy trvalé funkce H3 podle DIN EN 13126‑8 s počtem 20 000 cyklů a rovněž odolnosti vůči korozi třídy 5 podle DIN EN ISO 9227 a EN 1670. Výrobci oken tímto získávají spolehlivé řešení s dlouhou životností, které plní vysoké kvalitativní a bezpečnostní požadavky.
