Roto AL Designo
Skryté kování pro estetická hliníková okna a francouzská okna
- zcela skryté kování pro velká a těžká hliníková okna
- snadné zpracování a hospodárnost
- modulární konstrukční systém
- hmotnost křídla až 180 kg
Roto AL Designo je elegantní skrytě uložené kování určené pro velká a těžká otvíravá a otvíravě-sklopná hliníková okna s hmotností do 180kg. Systém splňuje nejvyšší požadavky projektantů a architektů na dokonalý vzhled, funkčnost a snadné zpracování. Top-model v segmentu Al je vystavěn modulárně na principu stavebnice, s možností integrace do všech profilových systémů s euro-komorami.
Výška křídla až 3000 mm
Maximální výška křídla pro Roto AL Designo 180 kg je 3000 mm.
Bez prvku na přenos zatížení od šířky křídla 735 mm a do 130 kg.
- použitím zesíleného křídlového závěsu včetně zesíleného rámového ložiska z nabídky kování Roto AL Designo lze zcela upustit od instalace prvku na přenos zatížení do hmotnosti křídla 130 kg
- zcela skryté kování Roto AL Designo tak otvírá nové možnosti při navrhování okenních prvků, a to i s ohledem na poměr jejich výšky a šířky
- od minimální šířky křídla 735 mm lze s novou kombinací komponent realizovat všechny běžné šířky a výšky křídel
Závěsové strany
Z hlediska designu a funkčnosti nastavuje Roto AL Designo díky zcela skrytému zavěšení nová měřítka pro velká hliníková okna. Všechny komponenty, kromě kliky, jsou zvenčí neviditelně integrovány do rámu a křídla okna, takže nic nenarušuje vzhled okna.

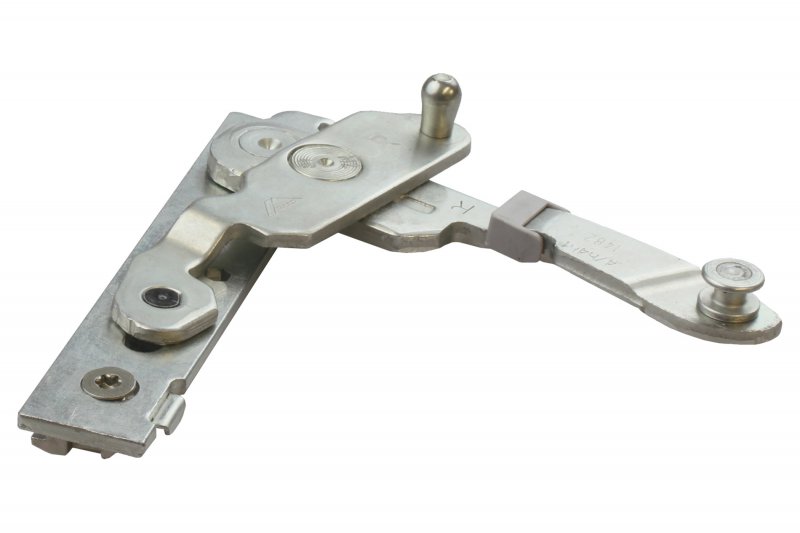

Jedinečnou vlastností je kombinace upínacího prvku a upínací lišty s integrovaným lisovaným šroubem zajišťující silové a tvarové upnutí závěsové strany.

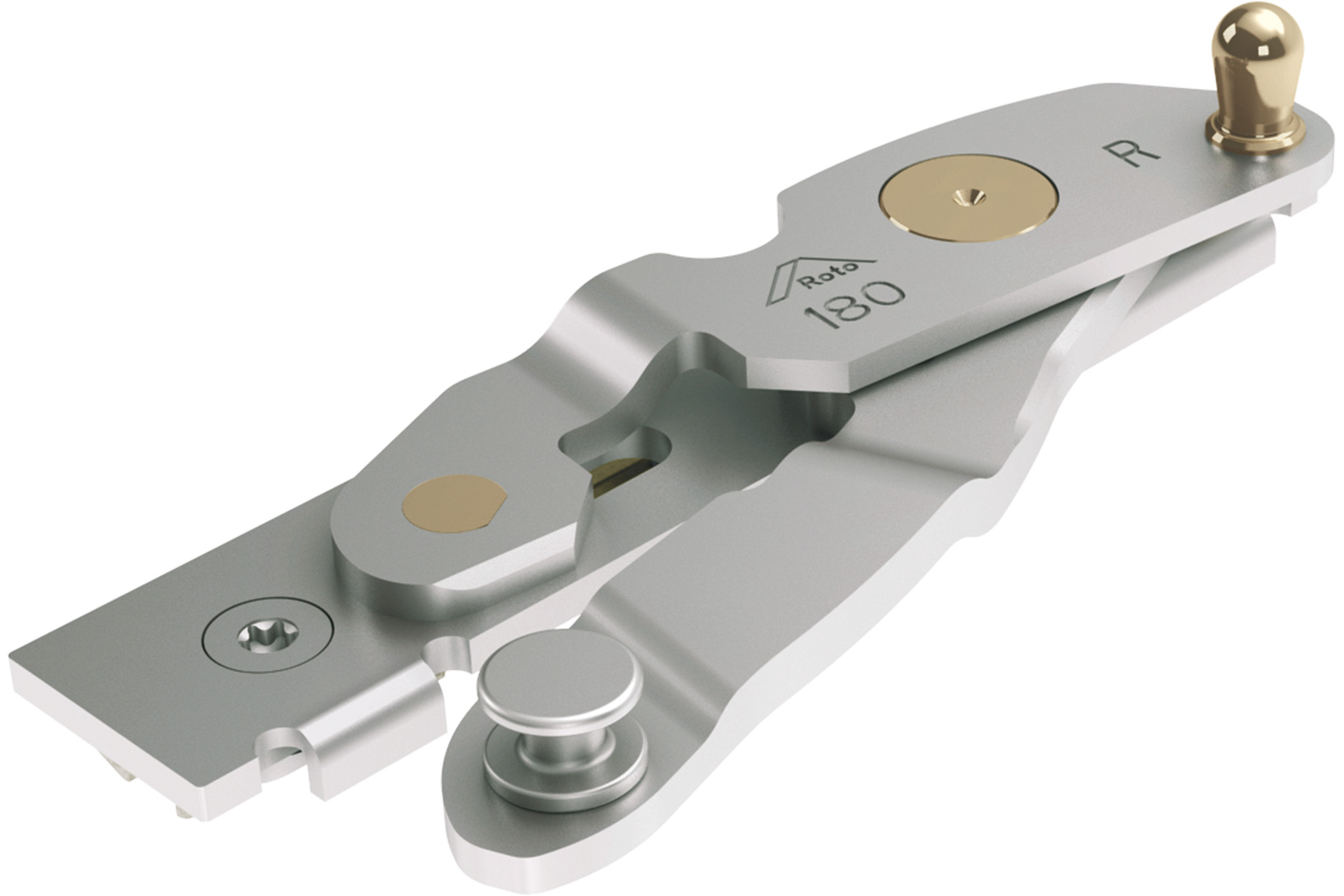

Roto AL Designo 180 kg
- maximální výška křídla 3000 mm
- třídy odolnosti RC 2 a RC 3
- typy otvírání: otvíravě-sklopné a otvíravé křídlo
Roto AL Designo 150 kg
- maximální výška křídla 3000 mm

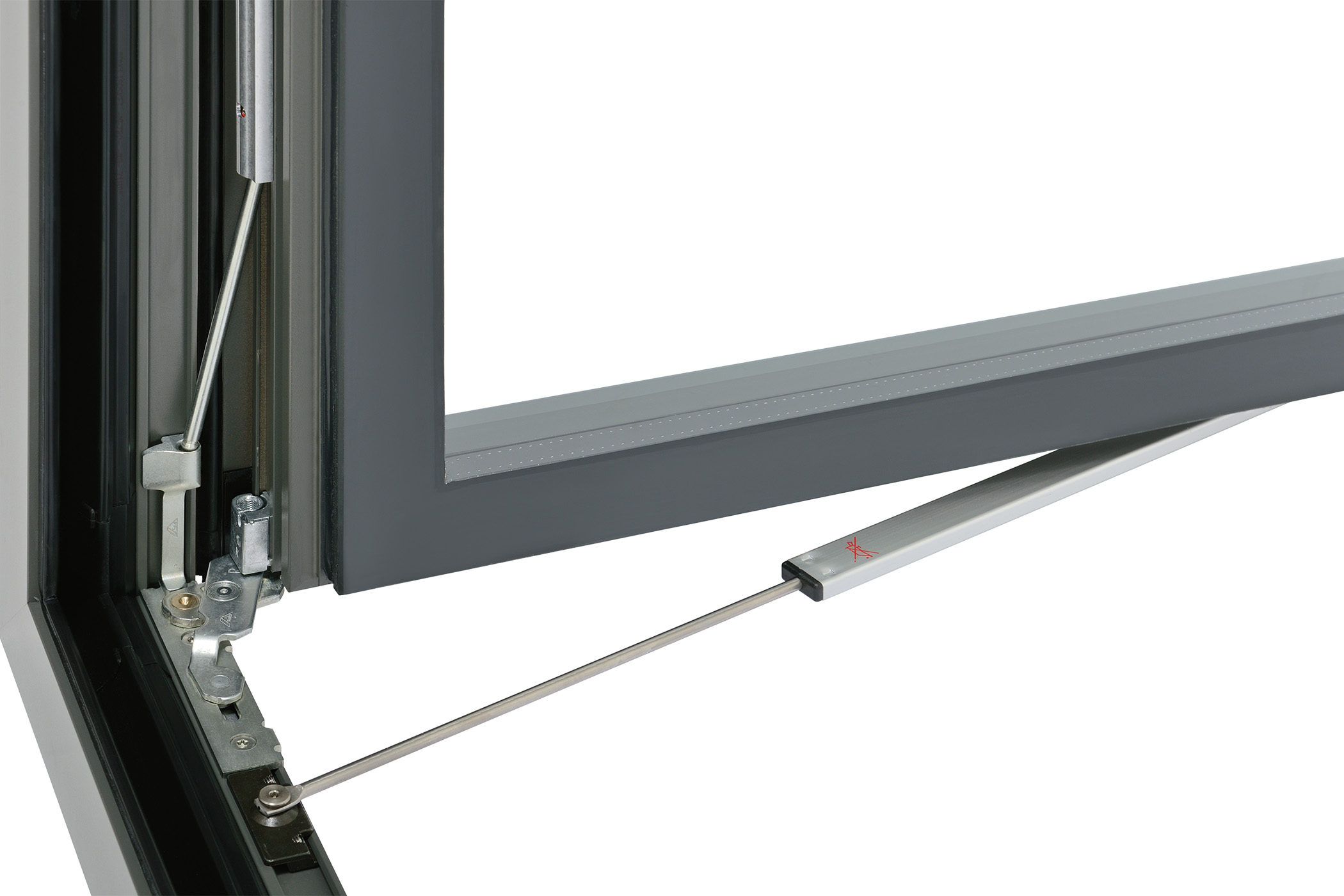

- volitelný prvek na přenos zatížení pro vysoké hmotnosti křídel do 150 kg
- maximální těsnost křídla u velmi vysokých a úzkých křídel díky možnosti propojení nůžek s přídavnými středními díly
- speciální objektová řešení (např. větrací klapky) na vyžádání
Roto AL Designo 100 kg
- maximální výška křídla 3000 mm
- maximální těsnost křídla u velmi vysokých a úzkých křídel díky možnosti propojení nůžek s přídavnými středními díly
- speciální objektová řešení (např. větrací klapky) na vyžádání

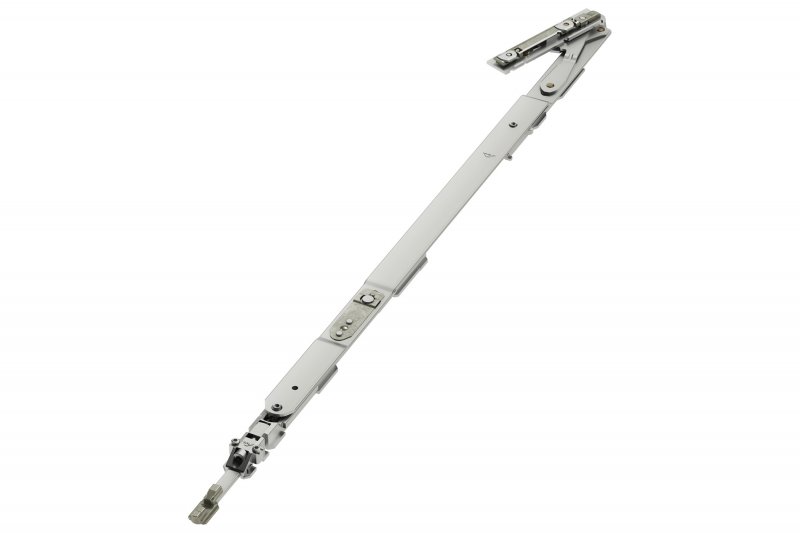

- nůžky 390 pro velmi úzká otvíravě-sklopná okna
Technická data
| Šířka křídla | max. 1600 mm |
| Výška křídla | max. 3000 mm |
| Hmotnost křídla | max. 180 kg |
| Bezpečnost | RC2 / RC3 |
| Systémy profilů | Euro-komorové profilové systémy |
Příslušenství
Omezovač otevření brzděný, tlumený
Brzděný a tlumený omezovač otevření je speciálně přizpůsoben kování a umožňuje realizaci náročných objektových požadavků.
Speciální omezovač otevření s brzdou a dorazem
Integrovaná, plynule nastavitelná brzda a doraz zajišťuje základní funkci omezovače otvírání a zabraňuje nekontrolovaným pohybům okenního křídla.
Speciální omezovač otevření s uzamykatelnou funkcí dorazu
Pomocí uzamykatelné funkce dorazu lze nastavit a zafixovat maximální úhel otevření křídla. Teprve po odemknutí funkce dorazu lze křídlo zcela otevřít, např. za účelem čištění.
Speciální omezovač otevření s uzamykatelnou funkcí dorazu se zpětným uzamknutím
Usnadnění zpětného uzamknutí pomocí klíče zcela otevřeného okna. Jednoduchým přejetím dorazu je reaktivováno definované omezení. Dodatečné uzamknutí klíčem není nutné
Speciální omezovač otevření s aretací koncové polohy ovládaný klikou
Robustní řešení pro ochranu vysoce kvalitních hliníkových otvíravých oken: okenní křídlo lze otevřít na definovanou vzdálenost otevření a tuto polohu jednoduchým ovládáním kliky aretovat.
Montáž
Pokud je kromě nejvyšších požadavků na odolnost, snadné používání a bezpečnost kladen důraz také na mimořádně časově úsporné zpracování, je Roto AL první volbou:
- robustní pohony Torx na konstrukčních dílech kování rámu a křídla pro rychlou montáž odolnou proti únavě

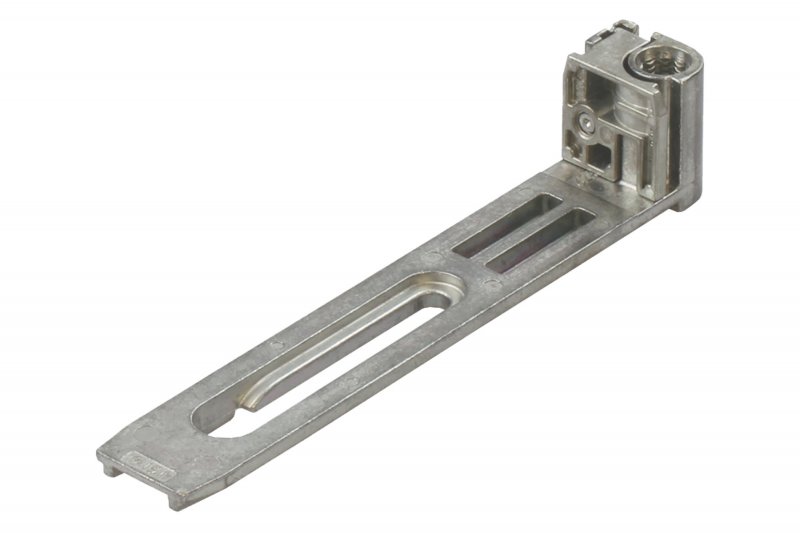

- rohové vedení se zásuvnou upínací vidlicí pro montáž bez použití nářadí
- pevné rozměry (T4/T5) pro snadné určení polohy rámových uzávěrů a zkracovaní posuvných táhel na délku v rámci dosažení vysoké kvality výroby
