Roto NX Power Hinge
Roto NX Power Hinge

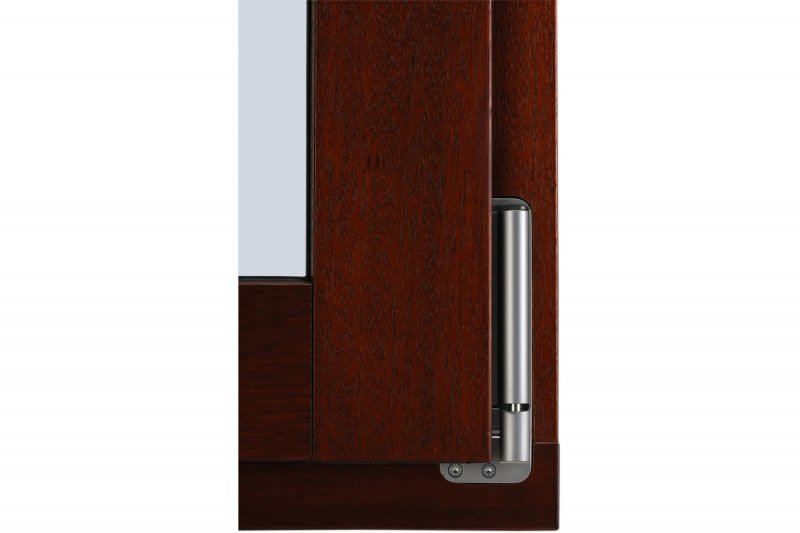

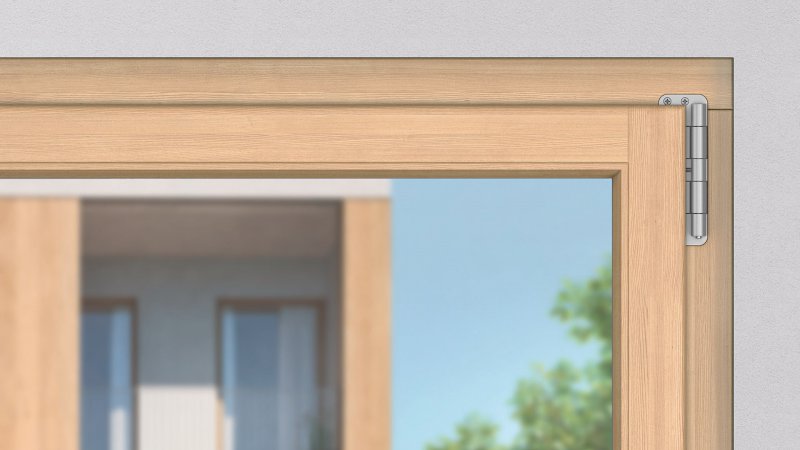

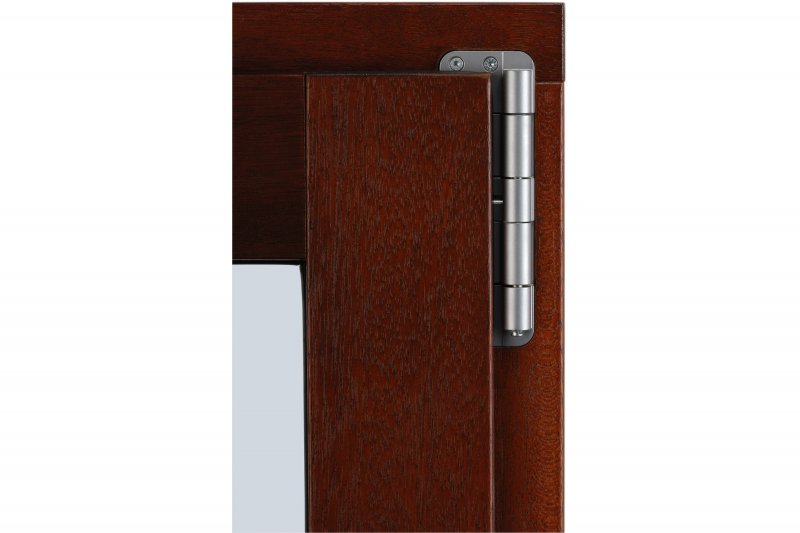

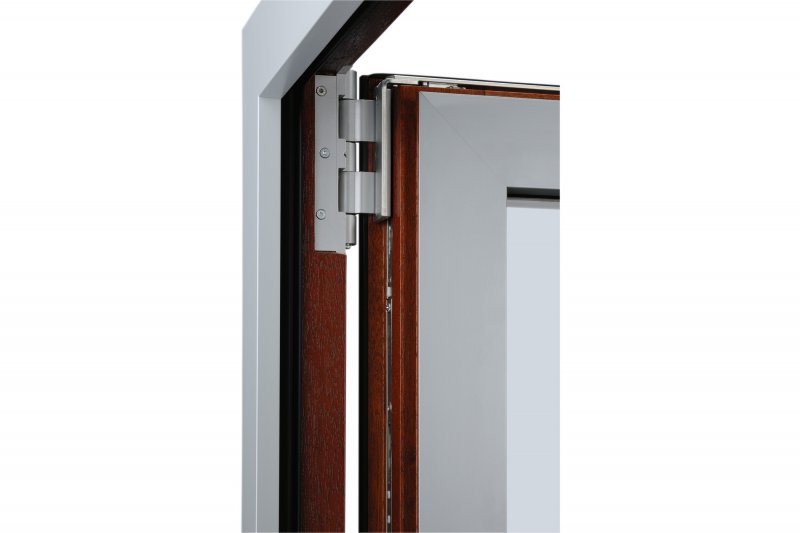

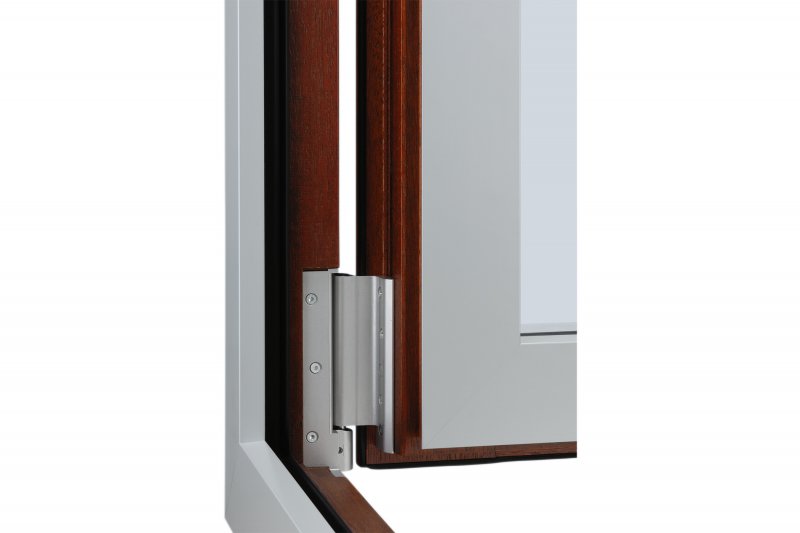

Skrytě uložené závěsy pro těžká, na výšku místnosti velká okna a balkonové dveře ze dřeva nebo dřevohliníku.
- do 300 kg hmotnosti křídla
- designově akraktivní závěsy
- možný výběr individuálního barevného odstínu závěsů
Roto NX Power Hinge je systém kování určený pro obzvlášť těžká a velká okna a balkónové dveře ze dřeva event. dřevo/hliníku. Toto extrémně stabilní a výhledově atraktivní řešení závěsové strany je vhodné pro hmotnost křídla do 300 kg v rámci otvíravého okna. U otvíravě-sklopného okna je maximální hmotnosti křídla stále ještě na hodnotě 200 kg. Kromě toho je daný systém možné nabídnout také v TiltFirst-variantě. Veškeré konstrukční díly z modulárně sestaveného Roto NT stavebnice jsou dokonale sladěny s možností téměř libovolné vzájemné kombinace, aby mohli co nejflexibilněji reagovat na rozdílná přání zákazníků. Roto poskytuje na všechny NT-konstrukční díly 10-ti letou funkční garanci.
Základní koncept uzavření Roto NT spočívá v možnosti jednoduchého dovybavení středními díly s bezpečnostními závěrovými čepy a bezpečnostními rámovými uzávěry:

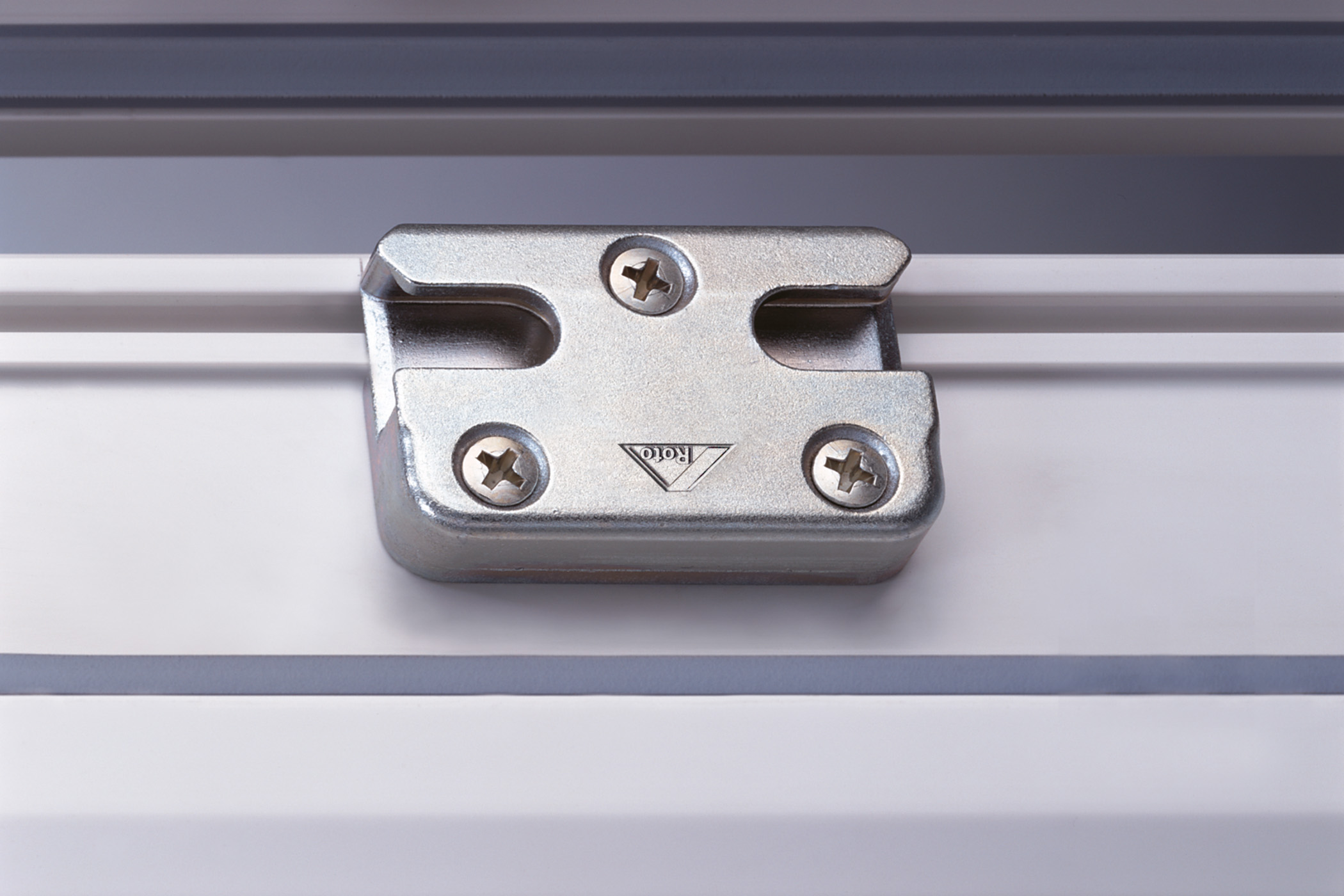

- standardní rámové uzávěry lze snadno nahradit bezpečnostními
- všechny varianty závěrových čepů lze kombinovat s jedním typem rámového uzávěru
- všechny rámové uzávěry mají stejnou osu šroubování
- Roto NX je testováno a certifikováno podle normy DIN 18104-2 jako kování
- s možností dodatečného vybavení dalšími bezpečnostními prvky
- Roto NX je certifikováno podle DIN EN 1627-1630 pro PVC-U a dřevěné profily

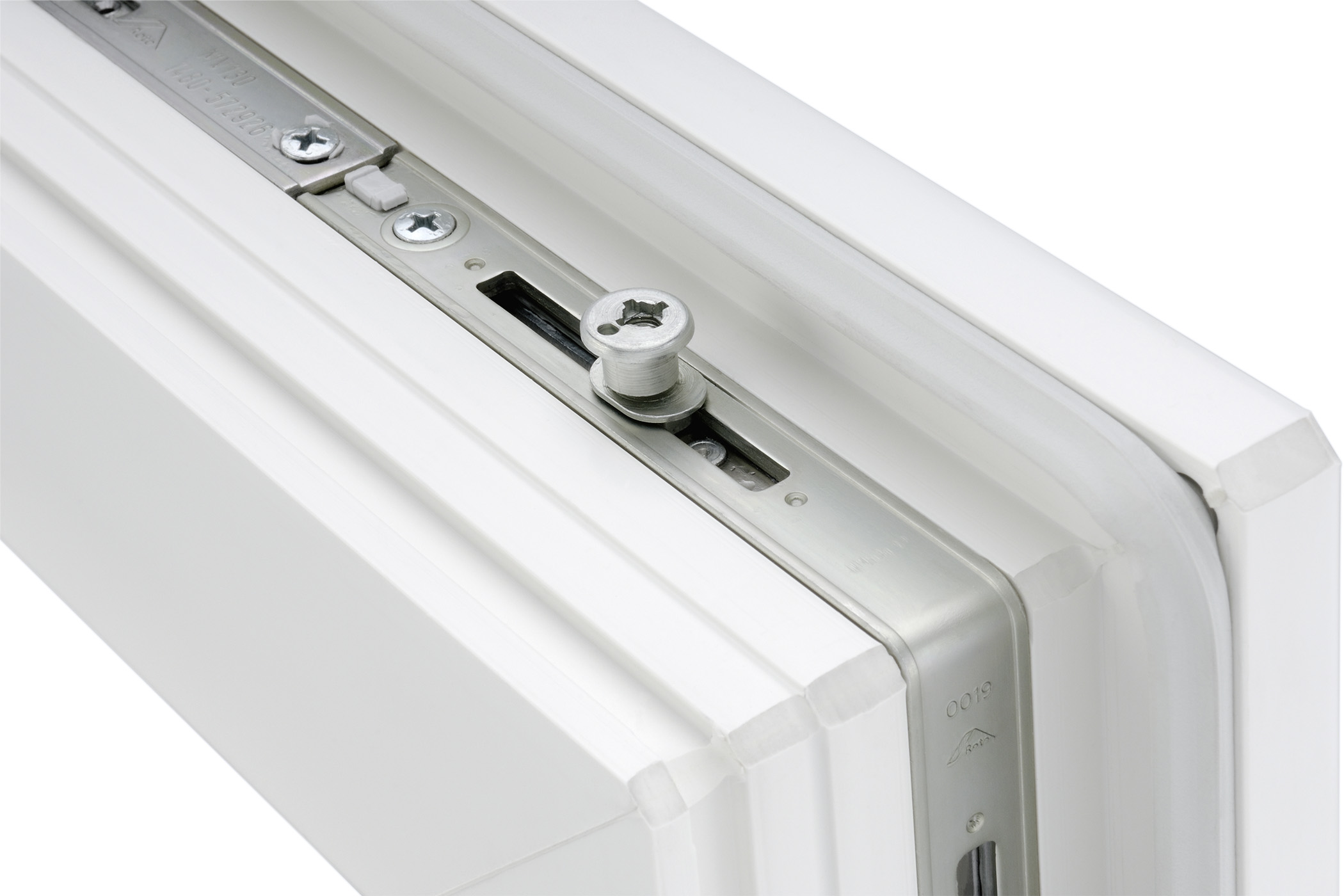

K dispozici jsou následující varianty závěrových čepů:
- E čep: seřiditelný přítlak +/- 0,8 mm.
- P čep: bezpečnostní hřibový čep se seřiditelným přítlakem +/- 0,8 mm.
- V čep: bezpečnostní hřibový čep se seřiditelnou výškou +/- 0,8 mm a seřiditelným přítlakem +/- 0,8 mm.

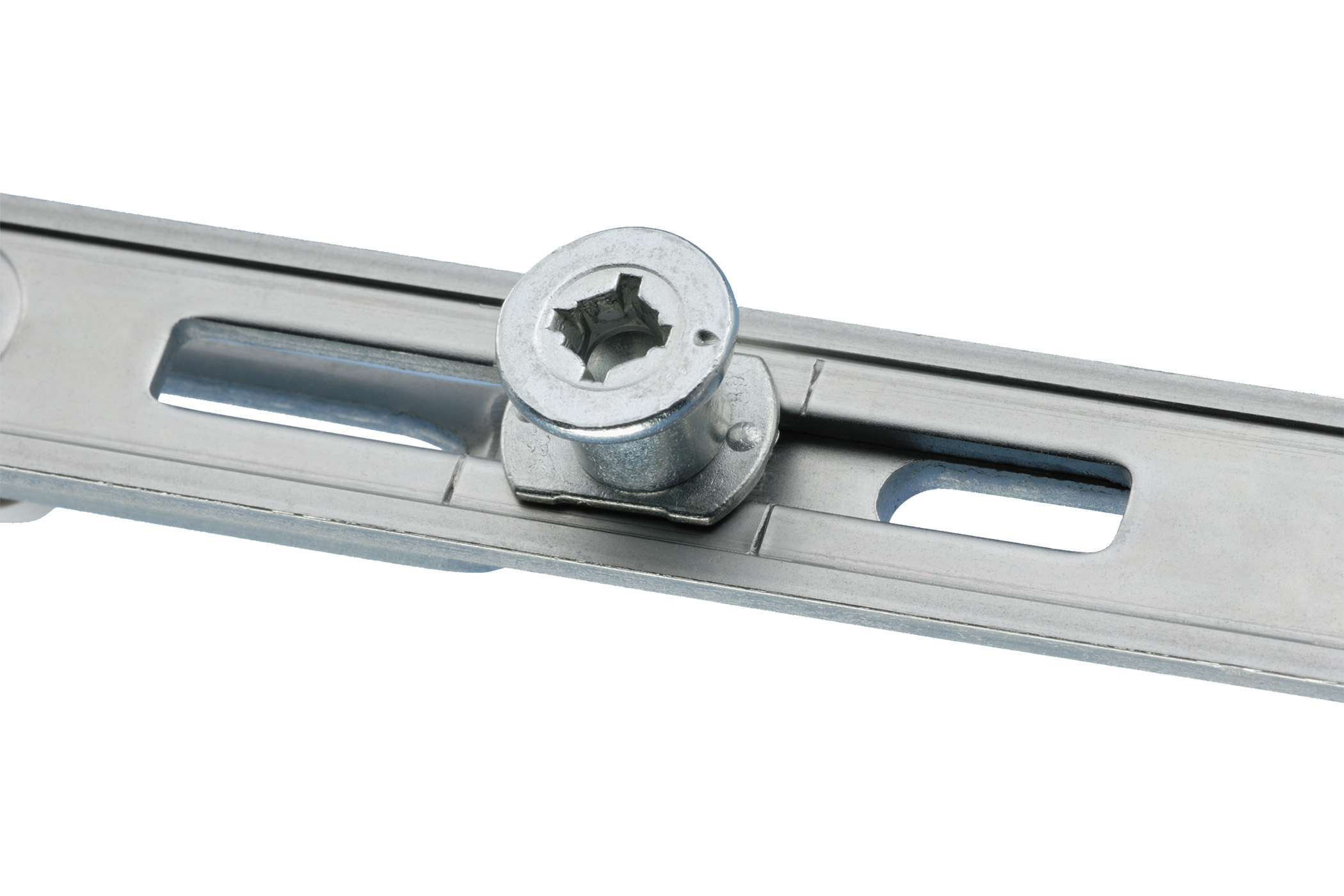

Všechny součásti kování Roto NT jsou standardně ošetřeny jedinečnou technologií povrchové úpravy RotoSil. Základní materiál je pozinkovaný, pasivovaný nanočásticemi a následně přelakovaný.
- optimální ochrana proti korozi s jedinečnými samoregeneračními vlastnostmi pro drobné škrábance
- povrchová ochrana RotoSil má "mimořádně vysokou odolnost proti červené rzi" a mnohonásobně tak překračuje standardní požadavky DIN EN 13126/8 třídy 5 podle EN 1670:2007 (D).
- neobsahuje sloučeniny chromu (VI) a je zdravotně nezávadná a neškodná pro životní prostředí.
- rovnoměrný, matně stříbrný vzhled součástí

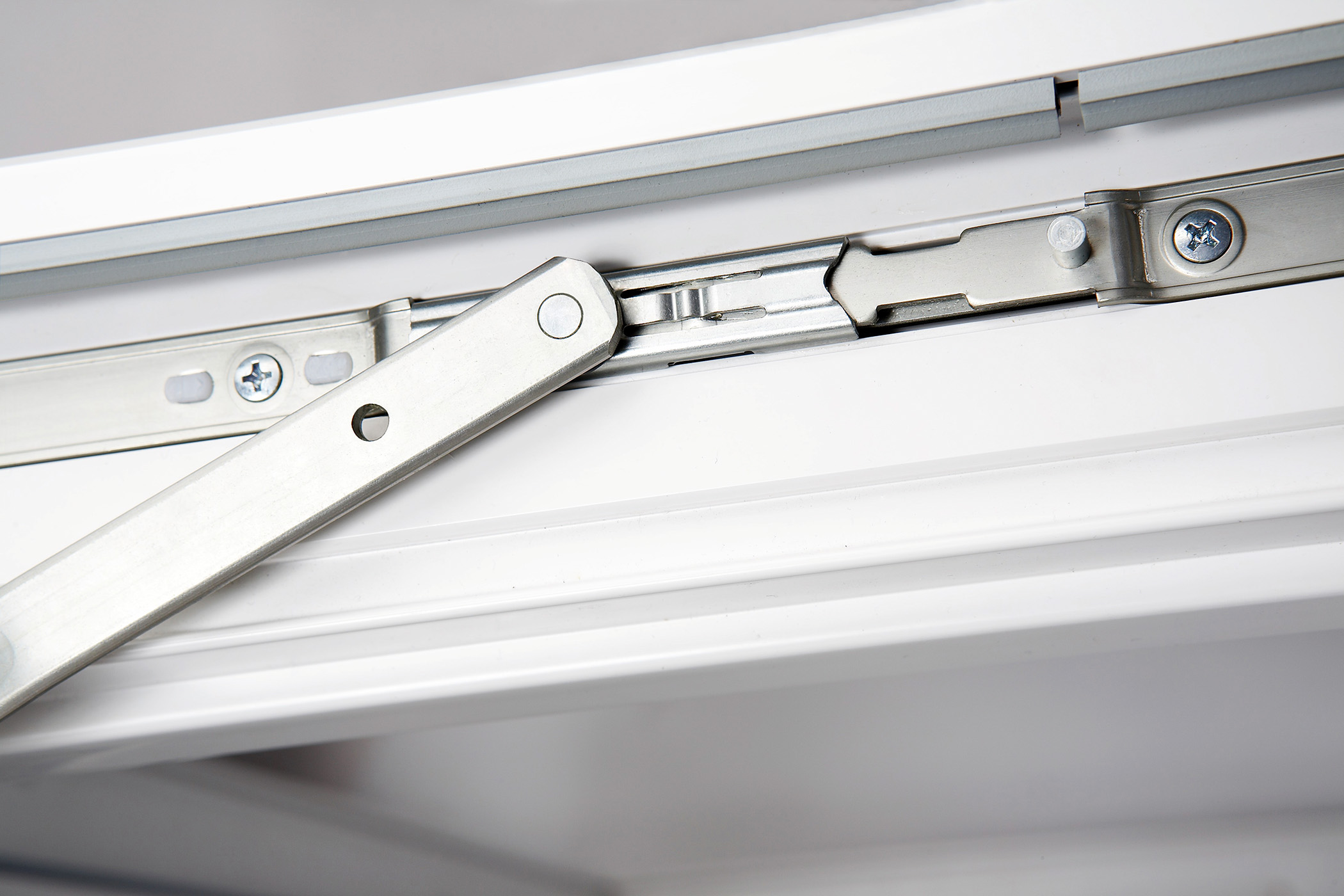

Speciální povrch Roto NT
Pro maximální odolnost vůči extrémním vlivům prostředí se používá speciální povrch Roto NT. Každá jednotlivá součástka dílu NT je po základním galvanickém ošetření opatřena speciální vrchní vrstvou laku.
- maximální ochrana proti korozi pro dlouhodobou funkčnost a odolnost
- odolnost proti agresivním kyselinám, plynům a louhům
- speciální povrchová úprava Roto NT má "mimořádně vysokou odolnost proti korozi za mimořádně náročných podmínek" a mnohonásobně tak překračuje standardní požadavky DIN EN 13126/8 třídy 5 (nejvyšší třída) podle EN 1670:2007 (D).
- jednotný, matně stříbrný vzhled součástí
Technická data
| Hmotnost křídla | okno otvíravé: max. 300 kg, okno otvíravě sklopné: max. 200 kg |
| Šířka křídla FFB | max. 1600 mm |
| Výška křídla FFH | max. 3000 mm |
| Bezpečnost | RC1 - RC3 |
Montáž
Modulární systém kování Roto NX na principu stavebnice se skládá z dokonale sladěných komponent a nabízí mnoho možností, jak flexibilně vyhovět nejrůznějším požadavkům zákazníků.
- všechny segmenty, od standardního kování se základním zabezpečením až po vysoce kvalitní komfortní nebo prémiové kování, lze obsloužit jediným systémem kování
- vysoký standard lze individuálně optimalizovat pomocí několika snadno zpracovatelných komponent
- všechny komponenty lze vždy upnout ve stejných bodech a pomocí patentované technologie Clip&Fit snadno a rychle spojit
- rozsah pro zkrácení, zavěšení a pozice vrutů jsou u všech propojovaných dílů stejné
Automatizace
Koncepce automatizace montáže kování na křídlech a rámech je rozdělena do modulárních stupňů, které lze přiřadit nejrůznějším výrobním množstvím a provozním velikostem. Každý z těchto stupňů automatizace umožňuje neomezenou flexibilitu. Restrukturalizace je možná kdykoli, aby bylo možné rychle a pružně reagovat na změny na trhu.
- možnost ruční, strojní nebo plně automatické montáže kování
- výrobce sám určuje stupeň racionalizace, který dokonale vyhovuje jeho provozu
- s malým počtem dílů lze zpracovávat všechny typy oken bez nutnosti výměny strojů
- zpracování je možné se stroji různých výrobců
- samosvorné komponenty pro všechny drážky kování přinášejí značnou úsporu času
