Roto Patio Inline
Spolehlivé kování pro posuvné prvky
- pro křídla o hmotnosti do 200 kg
- jednobodové nebo vícebodové uzavření
- různé varianty vozíků
- vysoká stabilita a dlouhá životnost
- individuální a flexibilní konfigurace
Se spolehlivým kováním Roto Patio Inline pro paralelně posuvné prvky ze dřeva, plastu a hliníku lze posuvné dveře a okna s křídly o hmotnosti až 200 kg pohodlně a prakticky posouvat do strany.
Kompletně skryté kování s vícebodovým uzavřením přesvědčuje mnoha výhodami a díky své modulární konstrukci umožňuje celou řadu variant provedení: všechny komponenty se snadno montují a bez problémů je lze kombinovat podle individuálních požadavků na bezpečnost, komfort a design. Ať už se jedná o dorn 7, 17 nebo 22 mm, hřibové čepy, háky nebo kruhové jazýčky, uzamykatelné nebo neuzamykatelné provedení – vyberte si typ vícebodového uzavření, který odpovídá požadovaným bezpečnostním potřebám.
Síla se snoubí s flexibilitou: nové, stejně stabilní jako robustní paralelní posuvné kování Roto Patio Inline | SR pro hliníkové systémy lze flexibině konfigurovat. Bylo konstruováno pro úzké profily a nabízí četné možnosti seřízení.
Převody
Jednodílní souběžné převody se středovou fixací s obzvlášť snadnou montáží, přičemž k dispozici uzamykatelné varianty a různé délky převodu od 240 do 1800 mm. Standardně jsou vybaveny integrovanou ochranou proti vysazení a nabízejí různé možnosti uzavíracích bodů:
- nastavitelný hřibový čep 8 mm
- háky 5, 8 a 14 mm
Protiběžné převody nabízejí díky protisměrnému uzavření dodatečnou bezpečnost a lze je kombinovat s různými prodlouženími. Varianty uzavíracích bodů:
- háky 5, 8 a 14 mm
- kruhové jazýčky

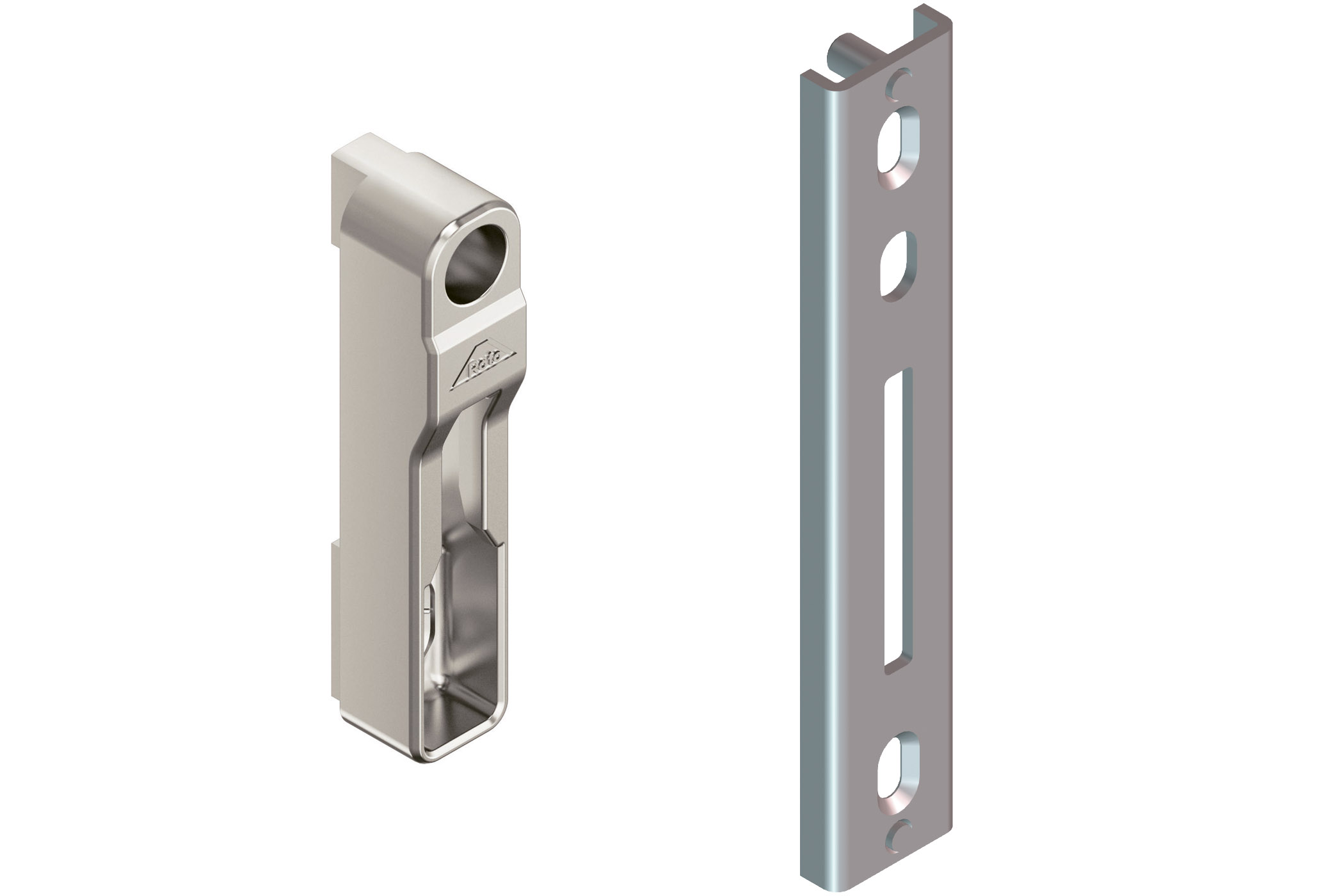

Rámové uzávěry
V závislosti na profilovém systému jsou k dispozici různé uzavírací prvky a závěrové lišty.
Vozíky
Robustní a nosné vozíky umožňují rovnoměrný a tichý chod posuvných křídel. Pro různé hmotnostní třídy do 200 kg hmotnosti křídla jsou k dispozici jednoduché a tandemové vozíky.
Jednoduché vozíky pro křídla do hmotnosti 50 kg s tlakově litým zinkovým pouzdrem se hodí k většině standardních pojezdových kolejnic a lze je spojovat i pro vyšší hmotnosti křídel.
Tandemové vozíky s ocelovým pouzdrem se také hodí k většině standardních pojezdových kolejnic a jsou k dispozici ve třech různých variantách (100 / 120 / 200 kg).
Roto Patio Inline | SR
Varianta pro obzvláště úzké hliníkové profily
Stabilní a robustní kování pro paralelně posuvné prvky z úzkých hliníkových profilů zaujme vysokou stabilitou a dlouhou životností.
Nabízí řadu možností seřízení, jako je například nastavitelná pojistka chybné manipulace, a individuální a flexibilní možnosti konfigurace.
Roto Patio Inline | SR se vyznačuje vysokou odolností proti korozi podle normy DIN EN 1670. Všechny komponenty kování dosahují nejvyšší třídy 5.
Systém je testován na 20 000 cyklů podle třídy trvalého provozu H3 a vykazuje vysokou základní bezpečnost.
Převod
Trojnásobně přesvědčivý: k dispozici jsou tři varianty převodu (dorn 17, 20, 22 mm) a rozšiřitelné komponenty. Posuvné prvky tak lze flexibilně vyrábět podle bezpečnostních požadavků zákazníků a v mnoha formátech.
- kompaktní převod s 1bodovým uzavřením
- souběžný převod s 1- až 4bodovým uzavřením
- protiběžný převod s 2- až 4bodovým uzavřením
Jako volitelné komponenty lze zvolit prodloužení převodu, centrovací pomůcku a od délky převodovky 800 mm uzamykatelnou skříň zámku.
Vozík
Výškově nastavitelný tandemový vozík (-2 / +4 mm) trvale spolehlivě pohybuje křídly o hmotnosti až 200 kg. Je velmi snadno montovatelný a udržovatelný. Kolečka ve vozíku lze při údržbě snadno vyjmout.
Uzávěry
Bezpečné uzavření zajišťují stabilní uzávěry. Jsou šroubovací, upínací nebo zásuvné.
