Roto NX
Opět odvětví formující systém otvíravě-sklopného kování pro okna a balkónové dveře
- lehká a snadná montáž
- redukce skladových a logistických nákladů
- vyšší obslužný komfort a optimální funkční vlastnosti
- RC 2 možné realizovat i v pozici sklopeno
- nejvyšší antikorozní odolnost
Roto NX je inovativní systém otvíravě-sklopného kování zohledňující hospodárnost, bezpečnost, komfort a design. Perspektivní kování pro plastová a dřevěná okna s hmotností křídla do 150kg nabízí velké přednosti pro zpracovatele a koncové uživatele. Inteligentní dům, ochrana proti vloupání, komfortní požadavky, ochrana proti hluku a energetická efektivnost jsou témata, která rezonují branži.
Díky inovativnímu dalšímu vývoji u jednotlivých konstrukčních dílů a skupin jsme náše otvíravě-sklopné kování rozhodujícím způsobem zdokonalili a připravili jej tak na nové výzvy. Na bázi osvědčeného kování Roto NT tak nabízíme nový systém otvíravě-sklopného kování Roto NX s mnohostrannými význačnými rysy a funkcemi.
Systém Roto NX představuje systém kování, který je vaší bezpečnou investici do budoucna a dlouhodobě přispívá k vašemu úspěchu.
Roto NX: Vždy správné rozhodnutí
Hospodárnost
Systém zaručuje snadnou a rychlou montáž a snižuje náklady na skladování a logistiku. Šetří tak čas i peníze.
Bezpečnost
Nové komponenty TiltSafe nabízejí rozšířenou ochranu proti vloupání, nyní dokonce i ve sklopené poloze podle RC 2. Také samotné zpracování kování je stále bezpečnější a umožňuje například vyšší nosnost již ve standardním provedení.
Komfort
Systém přesvědčuje vysokým komfortem obsluhy a optimální funkčností.
Roto NX také zvyšuje komfort bydlení, například díky optimalizovaným vlastnostem větrání pro vyvážené klima v místnosti nebo díky integraci do domácí automatizace.
Design
Roto NX zajišťuje všestranně atraktivní vzhled. Například díky tvarově poutavým krytkám a kvalitní práškové povrchové úpravě, včetně skrytých vrutů závěsové strany.
Navíc díky vysoké nosnosti umožňuje projekci moderního designu místností s velkými prosklenými plochami.
Závěsové strany
Závěsová strana P | povrchová montáž | plast | H3 |
Závěsová strana T | povrchová montáž | dřevo | H3 |
Závěsová strana A16 | povrchová montáž | hliník, plast | H3 |
Závěsová strana Power Hinge | povrchová montáž | dřevo | H3 |
Závěsová strana C | skrytá montáž | dřevo, plast | H3 |
Závěsová strana Designo | skrytá montáž | plast, dřevo | H2 |
Závěsová strana A16 Designo | skrytá montáž | hliník | H3 |
Závěsová strana Royal | skrytá montáž | dřevo |
H2 |
Certifikační program pro kování podle normy EN13126 8:2017. Třída H3: 20 000 cyklů / třída H2: 10 000 cyklů
Nejdůležitější informace

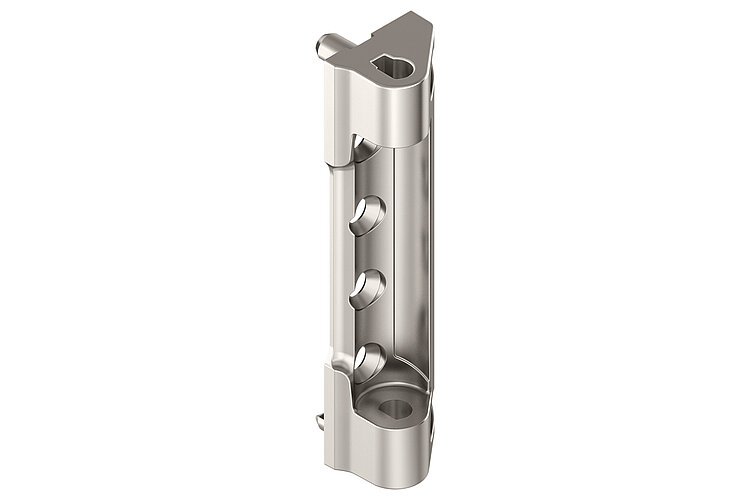

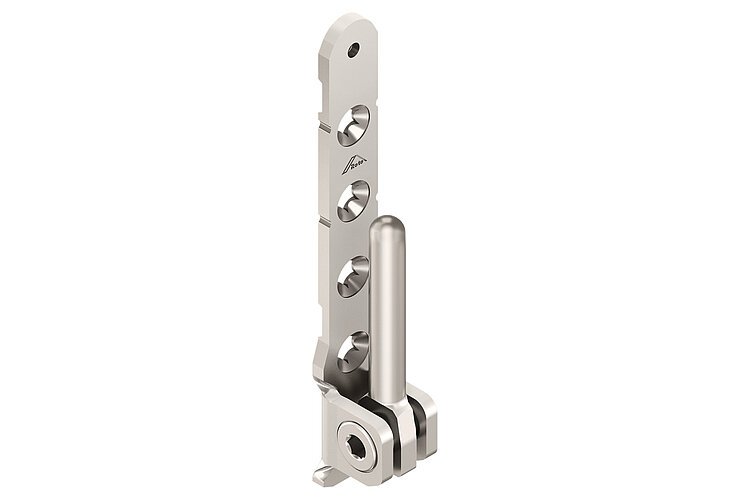

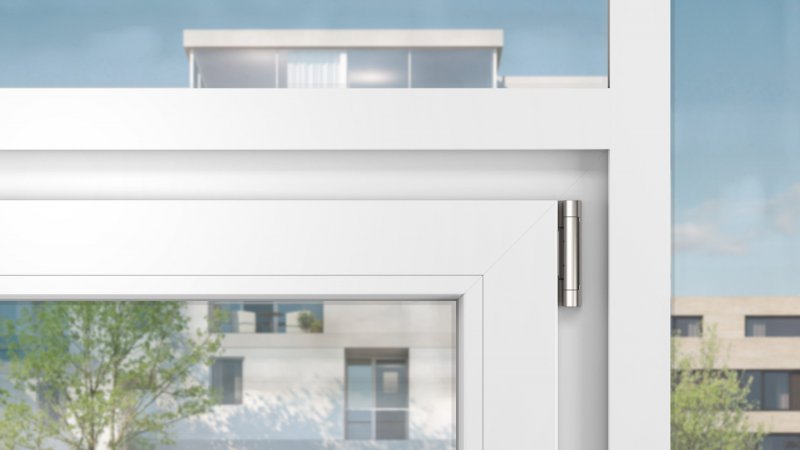

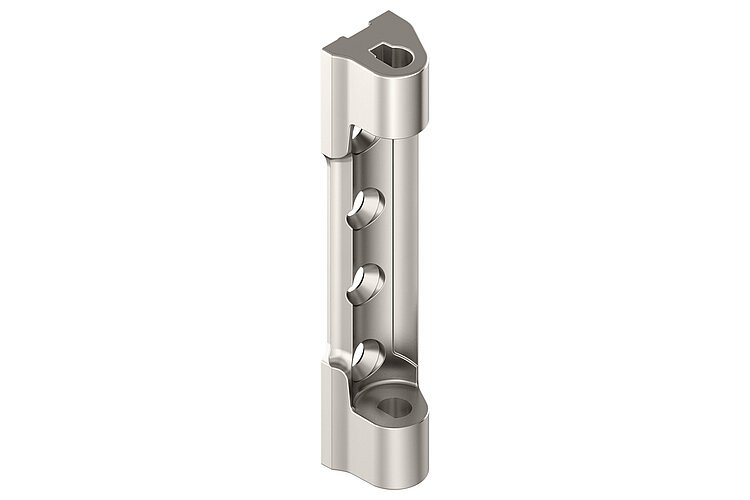

Závěsová strana P pro okna z PVC se spárovou ventilací
- Bezpečnostní plus díky hmotnosti křídla 130 kg i ve standardním provedení
- Funkce spárového větrání s polohou kliky 135° bez přídavného rámového dílu
- Vysoký komfort ovládání: odstupňované předepnutí (kulisa ve tvaru písmene S) u integrované spárové ventilace harmonicky rozděluje potřebnou ovládací sílu v průběhu zavírání. Tento efekt je u velkých oken ještě umocněn.
- Držák nůžek v jedné rovině s křídlem: více kombinačních možností s jinými typy oken (např. nadsvětlíky)
- Atraktivní vzhled díky skrytým vrutům v držáku a individuálnímu výběru barvy krytek a povrchů (např. titanová prášková povrchová úprava)

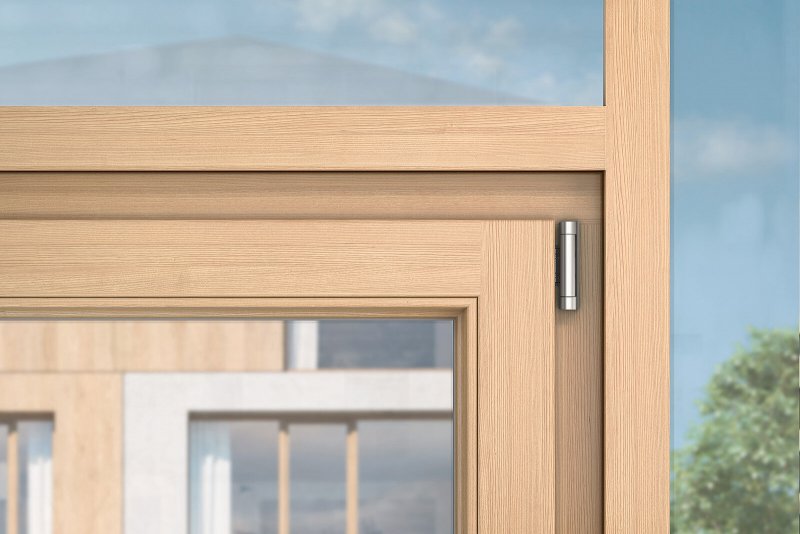

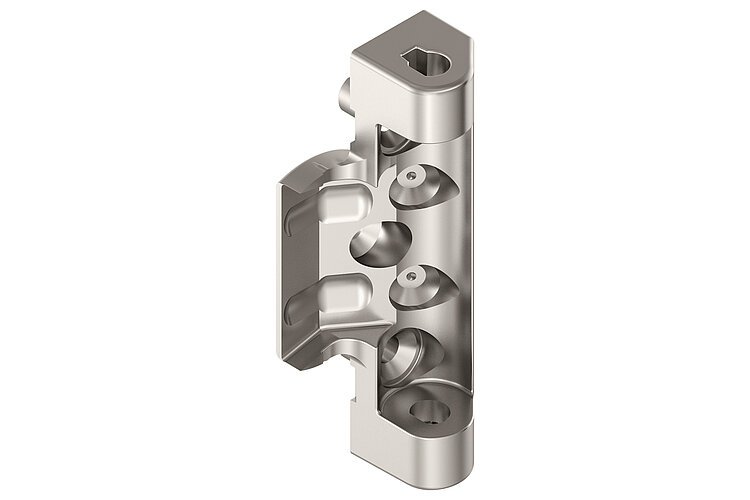

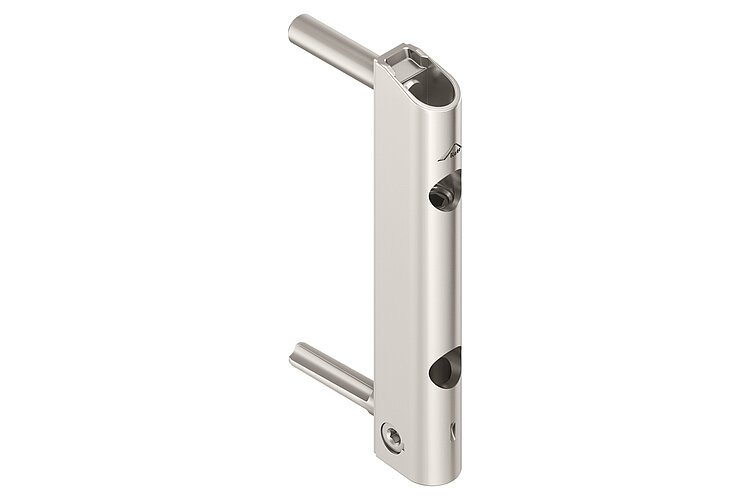

Závěsová strana T pro dřevěná okna se spárovou ventilací
Stejně jako nová závěsová strana P, i závěsová strana T nabízí jasné výhody z hlediska hospodárnosti, bezpečnosti, komfortu a designu:
- Zvýšená bezpečnost díky vysoce výkonným komponentům až do hmotnosti křídla 150 kg
- Funkce spárové ventilace s polohou kliky 135° bez přídavného rámového dílu
- snadné ovládání: odstupňované předepnutí (kulisa ve tvaru písmene S) v integrované spárové ventilaci harmonicky rozděluje potřebnou ovládací sílu na celý proces zavírání. Tento efekt je u velkých oken ještě umocněn.
- Držák nůžek v jedné rovině s křídlem: více kombinačních možností s jinými typy oken (např. nadsvětlíky).
- Moderní design a dokonalý vzhled díky skrytým vrutům včetně tvarově poutavým krytkám a práškové úpravě povrchu v mnoha barevných variantách (např. titanová prášková povrchová úprava).

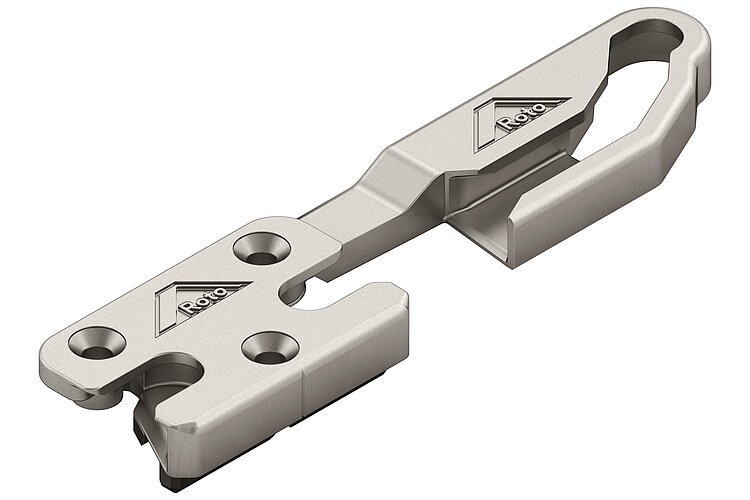

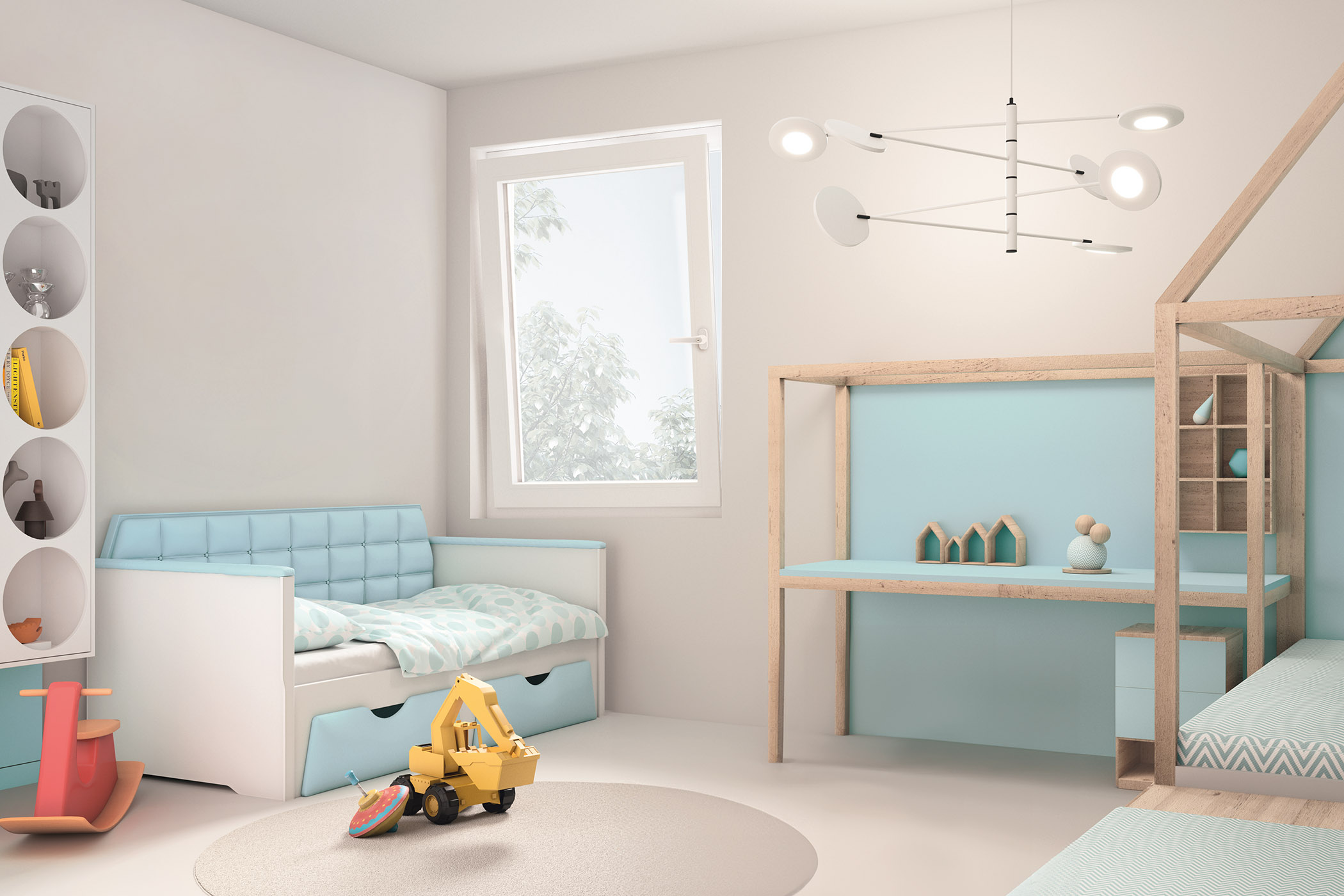

Okno TiltSafe
Větrejte bez obav a spěte klidněji
- Odolnost proti vloupání ve sklopené poloze podle RC 2 díky třem stejným ocelovým bezpečnostním rámovým uzávěrům (v kombinaci s bezpečnostními uzávěry a uzamykatelnou klikou)
- K dispozici jako klasická, ručně ovládaná varianta stejně jako elektricky ovládaná v kombinaci s Roto E-Tec Drive
Větší pohodlí a lepší klima v místnosti
- jednoduché ovládání bez omezení
- vzdálenost sklopení až 65 mm (manuální i elektrické) pro vysokou hladinu výměny vzduchu
- pohodlná integrace oken TiltSafe do systému domácí automatizace pomocí elektrického ovládání oken Roto E-Tec Drive
Ocelového rámové uzávěry pro plastová a dřevěná okna
Bezpečnostní OS rámové uzávěry a – rámové uzávěry pro zvýšenou odolnost proti vloupání až do RC 3
- Ocelové rámové díly z tvrzené oceli se spodní částí z PVC
- Bezpečné spojení horního a spodního dílu
- Zvýšená komfort ovládání díky optimalizované náběhové křivce
- Připraveno pro skrytý kontaktní prvek MVS-B magnetického systému kontroly uzavření a otevření Roto E-Tec Control; bez nutnosti dodatečného opracování bezpečnostních OS rámových uzávěrů a – rámových uzávěrů v jejich spodní části

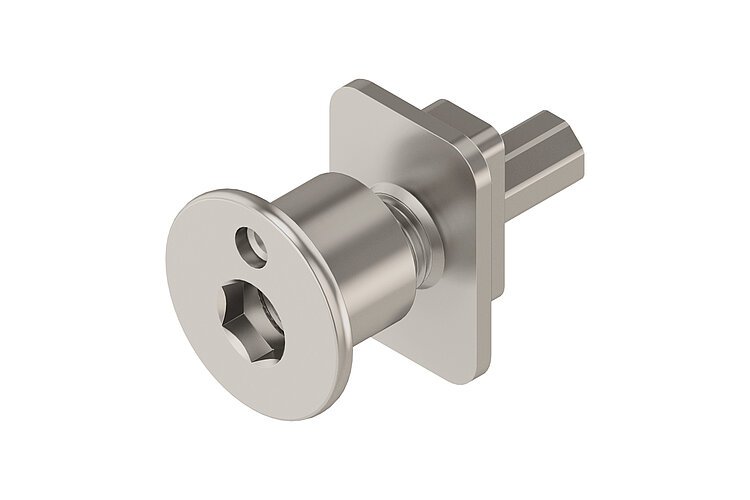

V-závěrový čep
- Podporuje snadnou montáž, protože se bez nutnosti seřizování přizpůsobí většímu tolerančnímu rozsahu vůle v drážce
- Robustní konstrukce zajišťuje rovnoměrný přítlak a tím trvale těsná okna
- Spolehlivě ztěžuje pokusy o vloupání, protože V-závěrový čep zachycen svou zadní částí v rámovém uzávěru velkou plochou.
- Pozice přítlaku je možné rychle zjistit pomocí označení na klobouku čepu.
- Přítlak lze seřídit pomocí standardního imbusového klíče (4 mm).
Roto NX V-čep

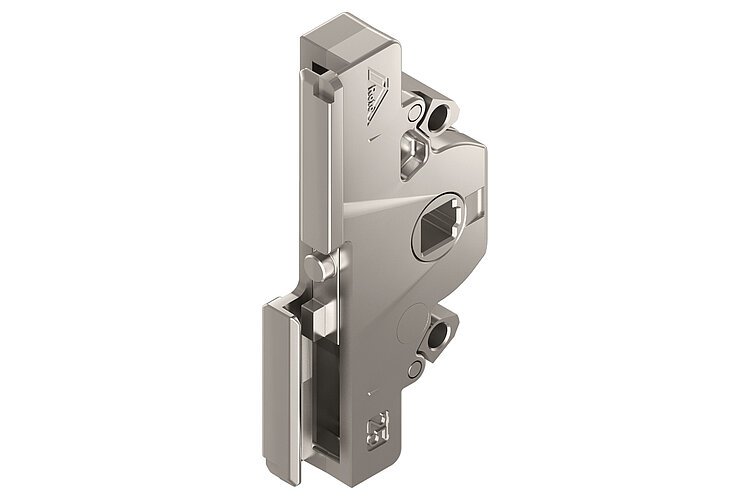

Převody s hlubokým dornem
Vysoce hospodárné díky minimalizaci skladovacích a logistických nákladů a jednoduché a rychlé montáži
- Oddělení lišty a převodové skříně/skříně zámku od hloubky dornu 25 pro konfiguraci podle požadavků a výrazné snížení počtu výrobků, které je třeba skladovat
- Systém EasyMix: spojení lišty a převodové skříně/zámkové skříně praktickým zacvaknutím, bez použití šroubů
Štulpový převod Plus
Úsporné díky rychlé a snadné montáži
- Jednotná pozice závěrových prvků v aktivním a pasivním křídle díky synchronnímu pohybu posuvné lišty a páky - pouze jedna šablona pro obě křídla
- Rychlé zkrácení a montáž do křídla díky dodávce v otevřené poloze
Větší komfort díky lepšímu ovládání
- jednoduché a pohodlné ovládání
- snížené riziko poranění, protože páka v otevřené poloze nevyčnívá (téměř 180°)
Úrovňová a ovládací pojistka
Flexibilní montáž a trvalá funkce
- rychlá korekce chybného směrového uvolnění ramena pojistky díky přestavitelné pružině (vlevo/vpravo)
- robustní pružinový mechanismus pro vysokou odolnost
Mechanická západka balkonových dveří
Dlouhá životnost a větší komfort
- robustní pružinová konstrukce pro dlouhodobou funkční spolehlivost
- optimální vzájemná poloha rámu a křídla díky výškové kompenzaci až 7 mm na křídlové části.
- optimalizovaný tvar rámové a křídlové části pro lepší náběhové vlastnosti a vysokou přídržnou sílu
Bezbariérový přístup
Bezbariérové řešení odolné proti dešti díky kombinaci komponentů z modulární řady Roto NT/NX a řady dveřních prahů Roto Eifel.
- Tepelně oddělený podlahový práh Roto Eifel TB pro ven otvíravé křídlo
- Podlahové dveřní těsnění Texel s testovanou těsností proti dešti do 600 Pa
- Okapnice s novým univerzálním těsněním proti odkapávání (lze použít i pro dvoukřídlé balkonové dveře).
Povrchová úprava Roto Sil Level 6
Maximální ochrana pro dlouhou životnost
- Progresivní povrchová úprava Roto Sil Level 6 chránící zejména silně namáhané spojovací a kluzné prvky.
- Celý systém sklopně-otvíravého kování dokonce překračuje požadavky nejvyšší třídy ochrany proti korozi 5.
- Speciální mikrokrystalická struktura dodává povlaku výjimečnou tvrdost a mimořádnou odolnost.
Technická data
Váha křídla | maximálně 150kg |
Šířka křídla FFB | maximálně 1600 mm |
Výška křídla FFH | maximálně 2800 mm |
Bezpečnost | RC1 - RC3 |
Příslušenství
Elektrický pohon okna
Skrytě uložený, do kování integrovaný elektrický pohon okna Roto E-Tec Drive umožňující automatické sklopení a uzavření okna prostřednictvím senzorů, časových spínacích hodin nebo systémové řídící techniky budovy. Manuální ovládání okna zůstává stále zachováno.
Vrtací šablona
Pro jednoduché a rychlé zpracování
