Roto Patio Inowa

Vize se stávají skutečností

Město žije

Velká rozmanitost

Různé formáty, materiály rámů a varianty provedení nabízejí širokou oblast použití: od kompaktních rozměrů až po velkoplošné prvky. Díky maximální flexibilitě rozměrů, variant a provedení posouvá Roto Patio Inowa možnosti moderní architektury na novou úroveň.

Vysoký komfort při posouvání

Snadné ovládání díky inovativnímu zavíracímu pohybu v pravém úhlu k profilu rámu a na valivých ložiskách kompletně uložené konstrukci.

Možnost rozšíření o měkké funkce, které chrání celý posuvný prvek před nekontrolovanými nárazy křídla o rám. Pohyb křídla je totiž při otvírání a zavírání mechanicky tlumen.

Vysoce těsné

Trvale těsné i za nepříznivých povětrnostních podmínek při bouřkách a silném dešti díky obvodovému těsnění a aktivnímu ovládání všech uzavíracích bodů.

Vysoká úroveň těsnosti nabízí také dokonalou zvukovou izolaci v případě silného vnějšího hluku.

Inovativní práh Roto Patio Inowa Comfort umožňuje bezbariérový přechod a přispívá k vyššímu komfortu bydlení.

Exkluzivní design

Skrytá technika kování, subtilní rámové uzávěry a tvarově elegantní komponenty spojují chytrou techniku s moderním, harmonickým designem. Čisté linie působí elegantně i u úzkých profilů. Velkorysé prosklené prvky a zasklení sahající až k podlaze zdůrazňují exkluzivní charakter posuvného systému a zvyšují komfort bydlení. Estetické, kvalitní a nadčasové řešení.

Ochrana proti vloupání

Celoobvodový systém kování s aktivně ovládanými uzavíracími body, a to i v oblasti středového sloupku, zajišťuje vysokou úroveň bezpečnosti podle RC 2. Pojistka proti zpětnému posunutí zabraňuje bočnímu posunutí nebo vypáčení. Kombinace nového tvaru pojezdové kolejnice a pojezdového vozíku Max Plus s integrovanou pojistkou proti vysazení je zárukou stability a bezpečnosti.

Pro kontrolu otevření a uzavření lze systém rozšířit o skryté, kabelově připojené kontaktní prvky Roto E-Tec Control | MVS podle třídy VdS B.

Prémiová kvalita

Robustní a vysoce kvalitní komponenty, mnohokrát ověřené a testované podle nejvyšších standardů kvality.

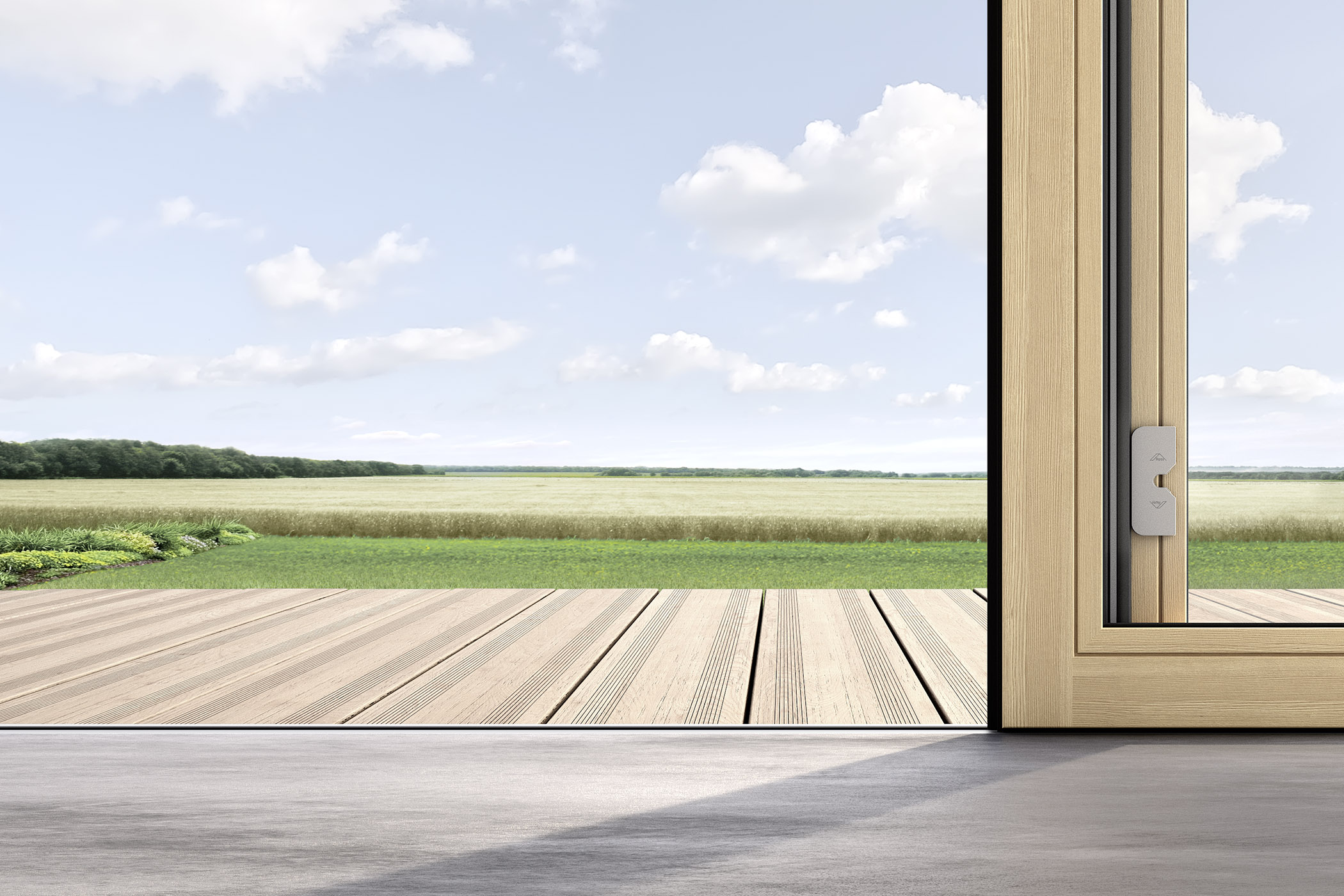

práh Roto Patio Inowa

Práh Roto Patio Inowa pro dřevo a dřevo-hliník umožňuje realizovat promyšlená a komfortní řešení posuvných dveří s minimálními nároky na montáž.

Varianta Comfort s vnitřním pojezdem je bezbariérová podle DIN 18040 a pojízdná podle směrnice ift, třída 5.

Varianta Flex s vnějším pojezdem může být jednostranně zapuštěná nebo osazená na povrchu a je ideální pro renovace i novostavby. Celoobvodové těsnění v jedné rovině zajišťuje maximální těsnost.

Těžká a velká křídla se snadno posouvají; není nutná delší klika.

To umožňují mimo jiné nově vyvinuté komponenty, které mají stejnou funkci jako Roto Patio Inowa, ale jsou speciálně přizpůsobeny pro těžká a velká křídla.

Vozíky s kuličkovými ložisky

Vozík je osazen robustními, hladce se pohybující kolečky, které bez námahy unesou velkou hmotnost.

Díky integrovanému lineárnímu kuličkovému ložisku je valivé tření minimální, což usnadňuje posouvání i velkých a těžkých posuvných prvků.

Integrované kartáče udržují nečistoty mimo dosah koleček a zajišťují tak bezproblémový provoz.

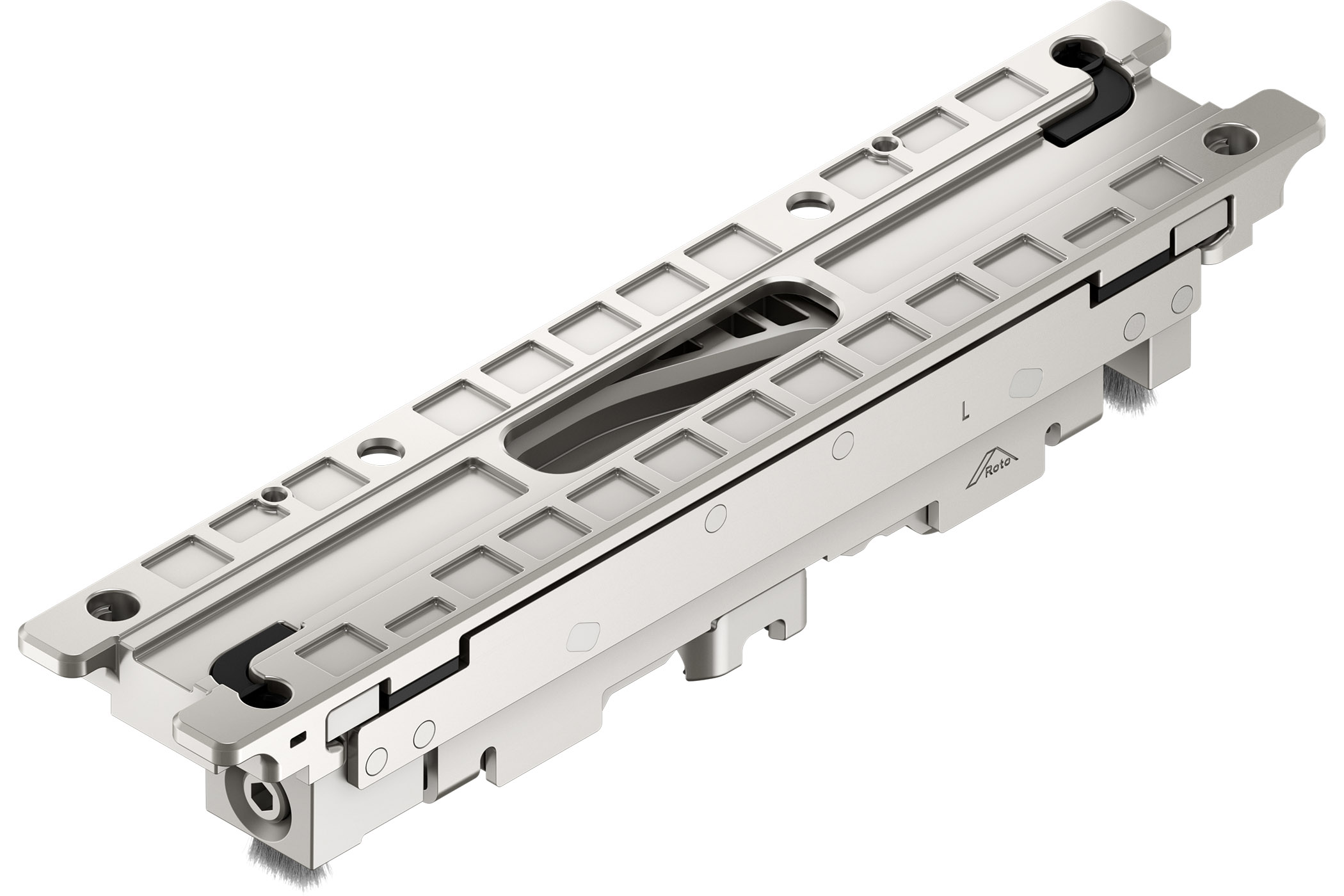

Pojezdový vozík Plus

Pro ještě vyšší bezpečnost: Díky integrované pojistce proti vysazení splňuje pojezdový vozík Roto Patio Inowa | Max Plus požadavky bezpečnostní třídy RC 2, a výrazně tak zvyšuje ochranu proti vloupání. Zároveň umožňuje pohyb posuvných křídel o hmotnosti až 400 kg.

Stabilizační jednotka

Jako dodatečný uzavírací bod se v závislosti na velikosti křídla dole centricky instalují jedna nebo dvě stabilizační jednotky.

Tyto nenesou žádné zatížení, ale podporují vedení křídla a slouží jako uzavírací bod pro zajištění rovnoměrného přítlaku.

K čepy

Na kuličkových ložiskách uložené K čepy, nahrazující v profilových materiálech dřevo, dřevo-hliník a PVC ve středových závěrových bodech E čepy,  určené pro podporu pohodlného ovládání posuvného  prvku.

Ovládací čepy D13

Na kuličkových ložiskách uložené ovládací čepy D13, nahrazující v hliníkových profilových materiálech ovládací čepy D8,  určené pro podporu pohodlného ovládání posuvného prvku.

SoftStop-funkce

SoftStop-funkce určená pro křídla s hmotností nad 200 kg. Vložená na straně převodu nebo středového srazu  zajišťuje šetrné zavírání nebo otvírání křídla prostřednictvím jeho přibrzdění.

U křídel s hmotností do 200 kg se používají funkce SoftClose a SoftOpen.

Napínací nástroj (povinné příslušenství)

Jednoduchá montážní pomůcka pro aktivaci měkkých funkcí.

Vrtací šablona

Vrtací šablona Roto Patio Inowa | Max pro vozík, stabilizační jednotku a řídicí jednotku.

Roto Patio Inowa nabízí hospodárné konstrukční řešení s jednoduchou montáží. Systém lze rychle instalovat pomocí pouhých několika vrutů. Promyšlené montážní pomůcky a osvědčené komponenty ze stavebnicových systémů Roto NX a Roto AL usnadňují práci. Systém tak lze optimálně začlenit do výrobních procesů.

Práh

Klipové spoje, minimální množství šroubových spojů a jednoduché napojení rámů zajišťují plynulý průběh montáže prahu Roto Patio Inowa. Tekuté těsnicí prostředky se používají pouze v minimální míře. Varianty Comfort (s vnitřním pojezdem) a Flex (s vnějším pojezdem) nabízejí maximální flexibilitu pro novostavby i renovace. Efektivní, v souladu s DIN a promyšlené do posledního detailu.
