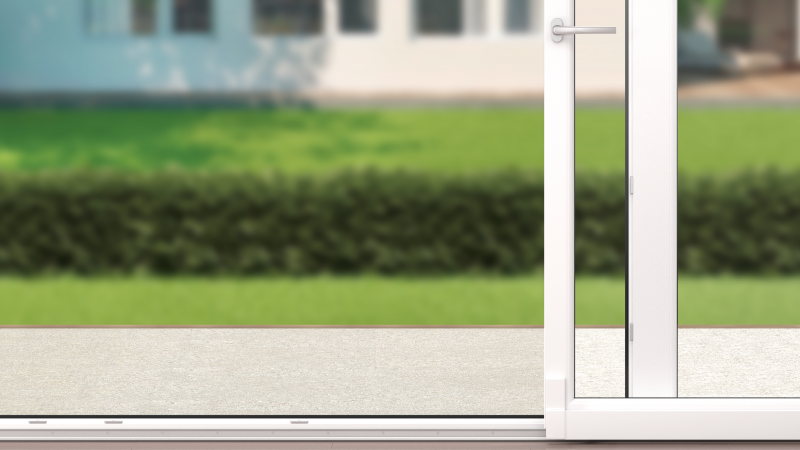

Roto Patio Alversa
Univerzální kování s minimální náročností pro paralelně posuvné a sklopně posuvné systémy
- modulární posuvný systém: vysoké využití stejných dílů ve všech variantách
- jednoduchá a rychlá výroba díky harmonizovaným sestavám
- univerzální centrální uzávěr a standardní klika pro všechny varianty
- intuitivní a pohodlné ovládání a tichý provoz
- odolnost proti vloupání až do RC 2 / RC 2N (také se spárovou ventilací)
Roto Patio Alversa umožňuje s minimální náročností realizovat různé varianty otvírání a větrací funkce v rámci paralelně- a sklopně-posuvných systémů vyrobených ze dřeva, plastu a hliníku s hmotností křídla do 200 kg. Kombinace univerzálního centrálního uzávěru, univerzální kliky a modulárního posuvného systému redukuje nároky na výrobu, sklad a logistiku na minimum.
Minimální. Univerzální.
Roto Patio Alversa umožňuje při minimální náročnosti realizaci různých variant otvírání a spárové ventilace v rámci paralelně posuvných a sklopně posuvných systémů vyrobených ze dřeva, PVC a hliníku s hmotností křídla až do 200 kg.
Kombinace univerzálního centrálního uzávěru, univerzální kliky a modulárního posuvného systému redukuje nároky při výrobě, skladování a logistice na minimum.
Pro zpracovatele
Pro zákazníky
Minimální náklady na skladování a logistiku
U systému Roto Patio Alversa se pro všechny varianty používá stejný systém centrálního uzávěru z osvědčených řad Roto NX resp. Roto AL. Navíc lze všude použít stejnou kliku.
Inteligentní kombinace těchto dílůn se specifickými díly Roto Patio, jako jsou pojezdové vozíky, kluzné nůžky nebo sada kolejnic, zajišťuje vysokou míru využití společných dílů.
Minimální výrobní úsilí
Vzájemně sladěné konstrukční celky a jednotné pracovní kroky zjednodušují montáž. Flexibilní výměna jednotlivých dílů během výroby umožňuje rychlou změnu mezi paralelně posuvným a sklopně posuvným systémem včetně různých funkcí sklopného větrání.
Minimální administrativní náročnost
Administrativní náročnost je nižší, protože menší množství dílů zjednodušuje proces vytváření a udržování kmenových dat.
Zpracování je možné na standardní výrobní lince.
Varianty
Roto Patio Alversa splňuje díky své modulární konstrukci individuální požadavky zákazníků. Jediný systém nabízí čtyři různá řešení. Roto Patio Alversa lze navrhnout jako paralelně posuvný nebo sklopně posuvný systém. V závislosti na variantě lze volit mezi spárovou ventilací a sklopným větráním.
Kombinace paralelně posuvného systému a sklopného větrání je na trhu jedinečná.
Sklopně posuvný systém Roto Patio Alversa | KS
- se sklopným větráním
- standardní otvíravě-sklopné profily ze dřeva, PVC a hliníku
- standardní centrální uzávěr Roto (Roto NT / Roto AL)
- standardní okenní kliky Roto
- maximální hmotnost křídla 160 kg
Paralelně posuvný systém Roto Patio Alversa | PS
- bez/s spárovou ventilací
- standardní otvíravě-sklopné profily ze dřeva, PVC a hliníku
- standardní centrální uzávěr Roto (Roto NT / Roto AL)
- standardní okenní kliky Roto
- optimalizovaný náběh a výběh křídla díky integrovaným tlumicím prvkům (pojezdový vozík a kluzné nůžky)
- hmotnost křídla max. 200 kg
Paralelně posuvný systém Roto Patio Alversa | PS Air
- se sklopným větráním
- standardní otvíravě-sklopné profily ze dřeva, PVC a hliníku
- standardní centrální uzávěr Roto (Roto NT / Roto AL)
- standardní okenní kliky Roto
- optimalizovaný náběh a výběh křídla díky integrovaným tlumicím prvkům (pojezdový vozík a kluzné nůžky)
- hmotnost křídla max. 160 kg
Paralelně posuvný systém Roto Patio Alversa | PS Air Com
- se sklopným větráním Comfort
- pohodlné ovládání sklopného větrání prostřednictvím okenní kliky
- standardní otvíravě-sklopné profily ze dřeva, PVC a hliníku
- standardní centrální uzávěr Roto (Roto NT / Roto AL)
- standardní okenní kliky Roto
- optimalizovaný náběh a výstup křídla díky integrovaným tlumicím prvkům (pojezdový vozík a kluzné nůžky)
- hmotnost křídla max. 200 kg
Technické údaje
Dřevo a plast
| Šířka křídla FFB | max. 2000 mm |
| Výška křídla FFH | max. 2700 mm |
| Hmotnost křídla | max. 200 kg |
| Vůle v drážce | 12 mm |
| Šířka přesahu křídla | 18 - 22 mm |
| Minimální výška přesahu křídla | 15 mm |
| Osa kování |
9 / 13 mm (9 mm není možné u Roto Patio Alversa | PS se spárovou ventilací) |
| Vzdálenost odstavení | max. 130 mm |
| Bezpečnost | RC 1 N a RC 2 / RC 2N |
| Uspořádání křídel | schéma A, C a D |
| Profily | pouze s posuvem na vnitřní straně |
Hliník
| Šířka křídla | max. 2000 mm |
| Výška křídla | max. 2700 mm |
| Hmotnost křídla | max. 200 kg |
| Vůle v drážce | 11,5 - 12 mm |
| Minimální výška přesahu křídla | 7 mm |
| Osa kování | 10 mm |
| Vzdálenost odstavení | max. 122 mm |
| Drážka v rámu | V.01 a V.02 |
| Drážka v křídle | 15/20 |
| Bezpečnost | RC 2 / RC 2N |
| Uspořádání křídel | schéma A, C a D |
| Profily | pouze s posuvem na vnitřní straně |
Příslušenství
Přídavná aretace
Výkonná přídavná aretace, integrovaná do kluzných nůžek posuvného systému Roto Patio Alversa / PS Air a KS, spolehlivě zabraňuje nekontrolovanému přiklopení i velmi těžkých křídel. Aktivuje se pouze tehdy, když je křídlo ve sklopné poloze.
Podpora sklopení
Přídavná podpora sklopení, integrovaná do posuvných nůžek u sklopně posuvného systému Roto Patio Alvera / PS Air Com, snižuje kroutící moment na klice. Díky tomuto je možné i velké a těžké posuvné dveře o hmotnosti až 200 kg ovládat bez námahy.
Klika
Jednotný vzhled: použití standardních okenních klik jako u běžných oken. Možnost mnoha variant: barevné provedení, uzamykatelné, sady klik atd. Klika dlouhá 200 mm snižuje potřebnou ovládací sílu.
