Roto Patio Inowa

Inteligentní kování pro posuvné systémy s vysokou těsností

  • hmotnost křídla až 400 kg
  • rozměry křídla až do šířky 3000 mm a výšky 3600 mm, také ve formátu 3:1
  • pohodlné a snadné ovládání s malou námahou díky inovativnímu pohybu zavírání kolmo k profilu rámu
  • vysoká těsnost díky obvodovému těsnění a aktivnímu řízení všech závěrových bodů včetně středového srazu
  • harmonický design díky skryté technologii

Roto Patio Inowa představuje zcela novou technologii posuvných dveří a oken ze dřeva, PVC, hliníku a dřevohliníku. Kování je ideální pro malé až extra velké formáty s hmotností křídla až 400 kg.

Díky inovativnímu zavírání kolmo k profilu rámu a speciálně vyvinutým měkkým funkcím je ovládání posuvných prvků mimořádně pohodlné. Skrytá technologie umožňuje také použití úzkých profilů v moderním designu.




S novou variantou Roto Patio Inowa | Max lze nyní realizovat extra velké formáty s hmotností křídla až 400 kg. Tento systém umožňuje díky důmyslné technologii maximálně snadné ovládání, maximální rozmanitost a maximální rozsah aplikací.




Vize se stávají skutečností

Město žije

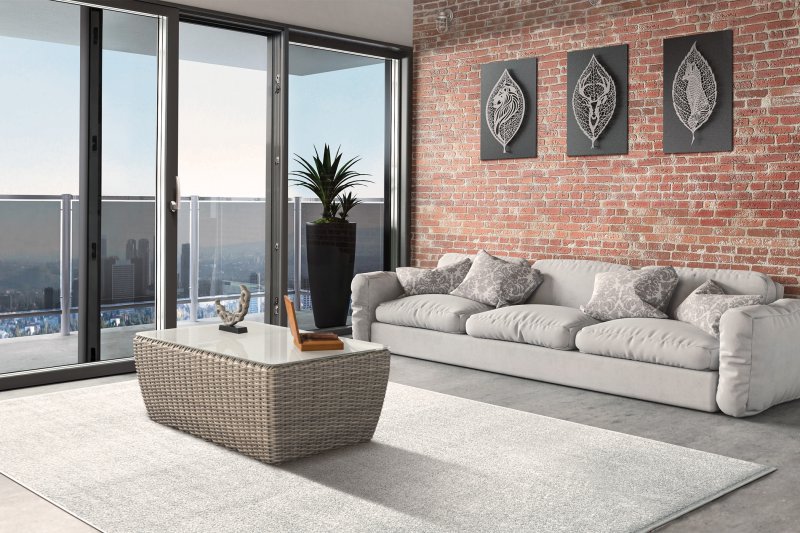

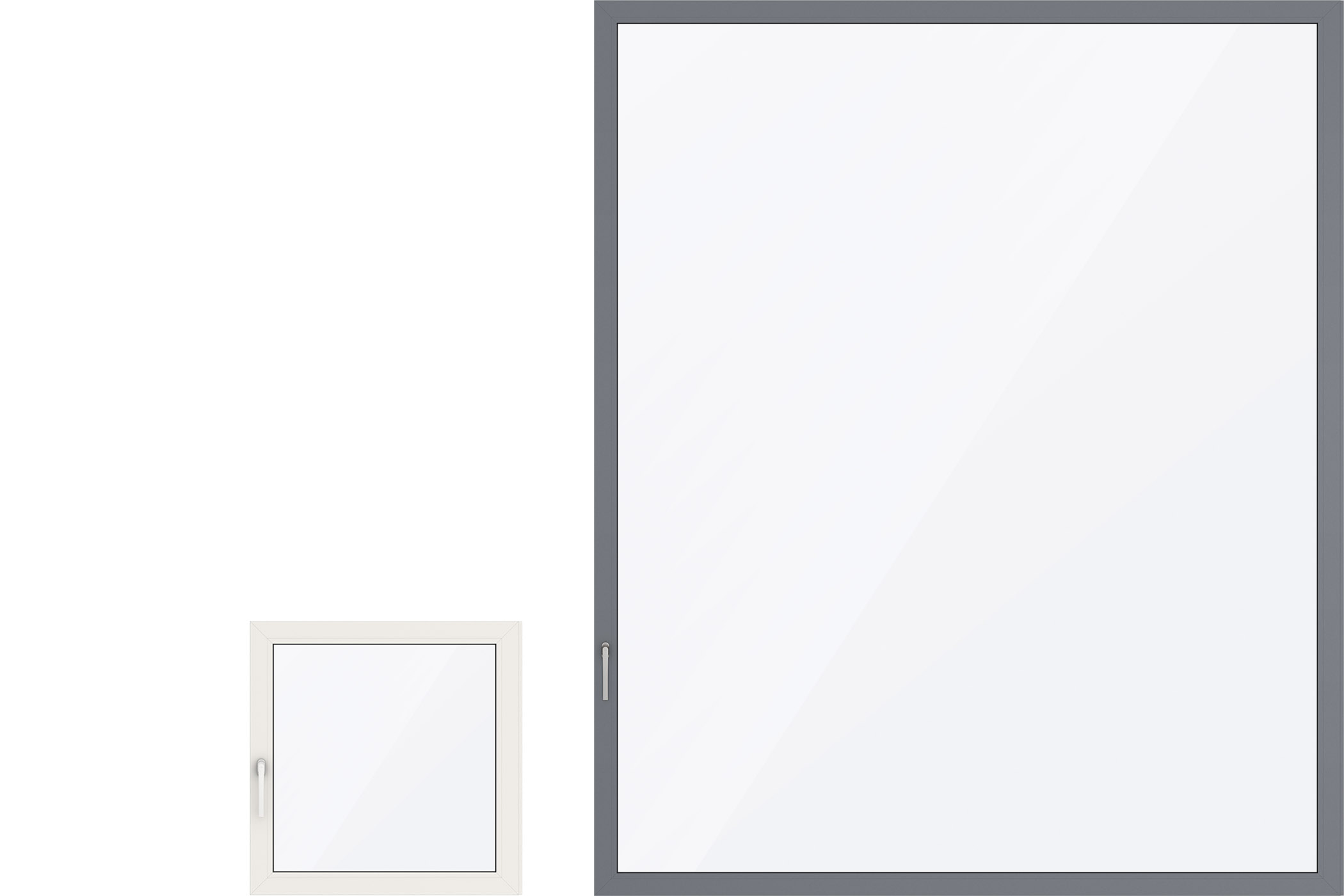

Velká rozmanitost

Různé formáty, materiály rámů a varianty provedení nabízejí širokou škálu použití.

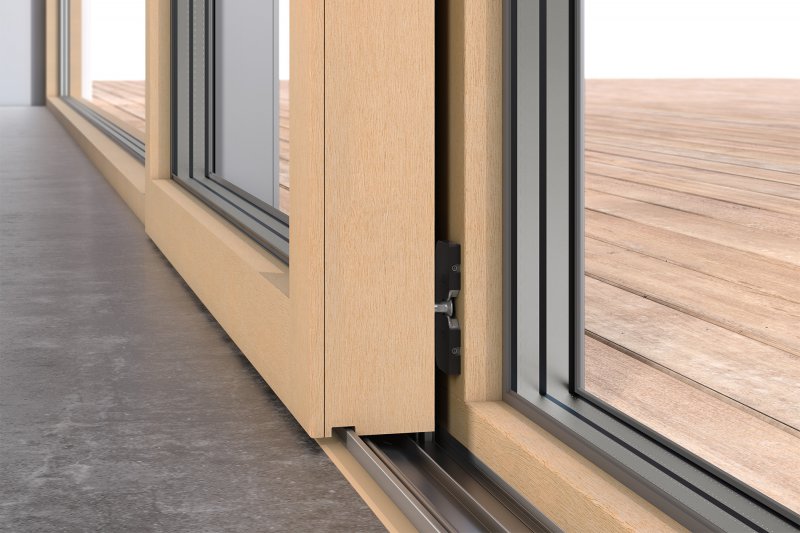

Vysoký komfort při posouvání

Snadné ovládání díky inovativnímu zavíracímu pohybu v pravém úhlu k profilu rámu a na valivých ložiskách kompletně uložené konstrukci.

Možnost rozšíření o měkké funkce, které chrání celý posuvný prvek před nekontrolovanými nárazy křídla o rám. Pohyb křídla je totiž při otvírání a zavírání mechanicky tlumen.

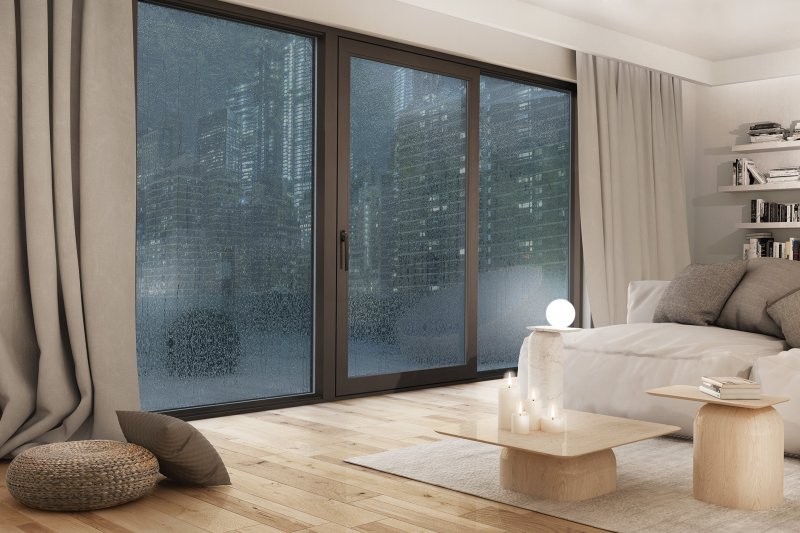

Vysoce těsné

Trvale těsné i za nepříznivých povětrnostních podmínek při bouřkách a silném dešti díky obvodovému těsnění a aktivnímu ovládání všech uzavíracích bodů.

Vysoká úroveň těsnosti nabízí také dokonalou zvukovou izolaci v případě silného vnějšího hluku.

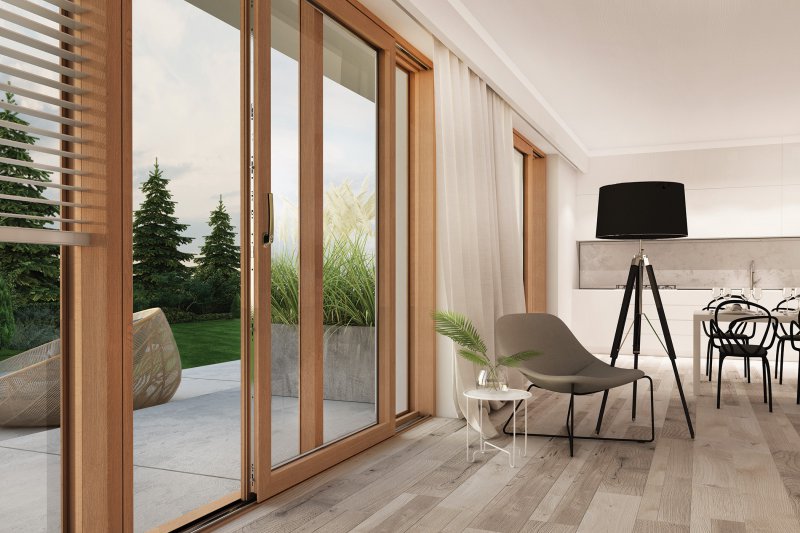

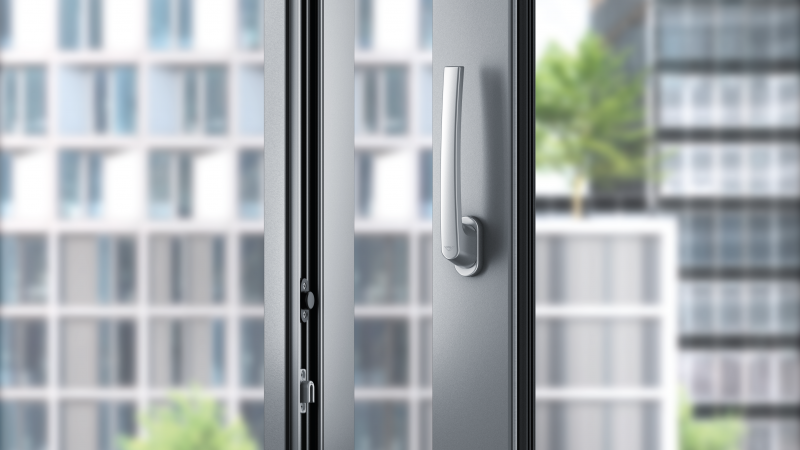

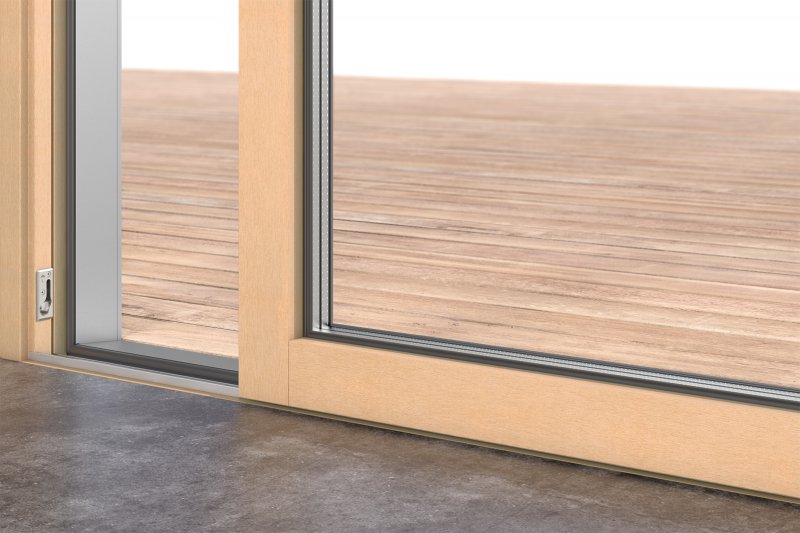

Exkluzivní design

Harmonický vzhled díky skryté technologii a moderním okenním klikám.

Ochrana proti vloupání

Spolehlivá ochrana proti vloupání podle třídy odolnosti RC 2 díky celoobvodovému kování s aktivními uzavíracími body.

  • pojistka proti zpětnému posunutí ve středovém srazu chrání před bočním posunutím a vypáčením
  • uzamykatelná klika s ochranou proti odvrtání
  • možnost rozšíření o kabelový kontaktní prvek Roto E-Tec Control | MVS určený pro kontrolu otevření a uzavření podle třídy VDS B

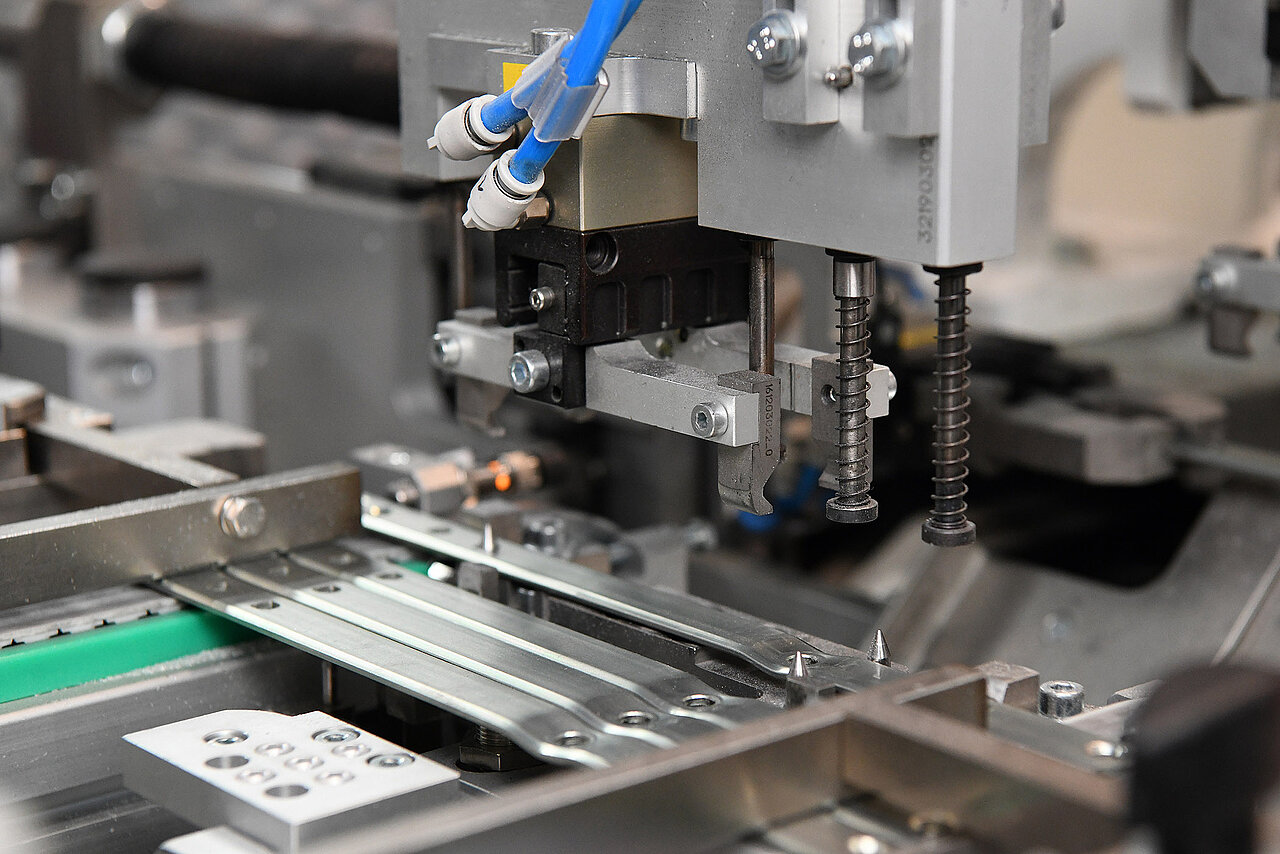

Prémiová kvalita

Robustní a vysoce kvalitní komponenty, mnohokrát ověřené a testované podle nejvyšších standardů kvality.

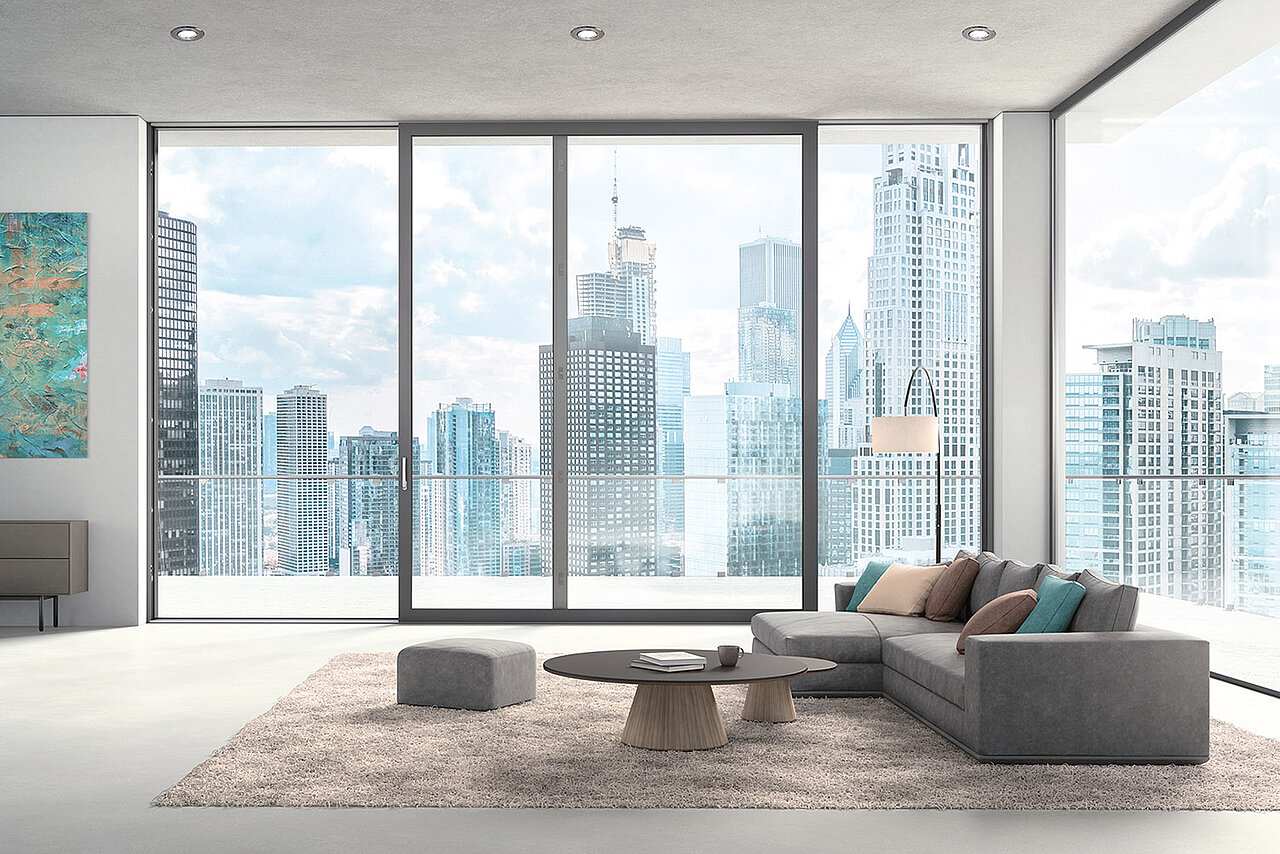

Roto Pation Inowa | Max

Varianta pro extra velké rozměry křídel do šířky 3000 mm a výšky 3600 mm a hmotnosti křídla až 400 kg

Těžká a velká křídla se snadno posouvají; není nutná delší klika.

To umožňují mimo jiné nově vyvinuté komponenty, které mají stejnou funkci jako Roto Patio Inowa, ale jsou speciálně přizpůsobeny pro těžká a velká křídla.

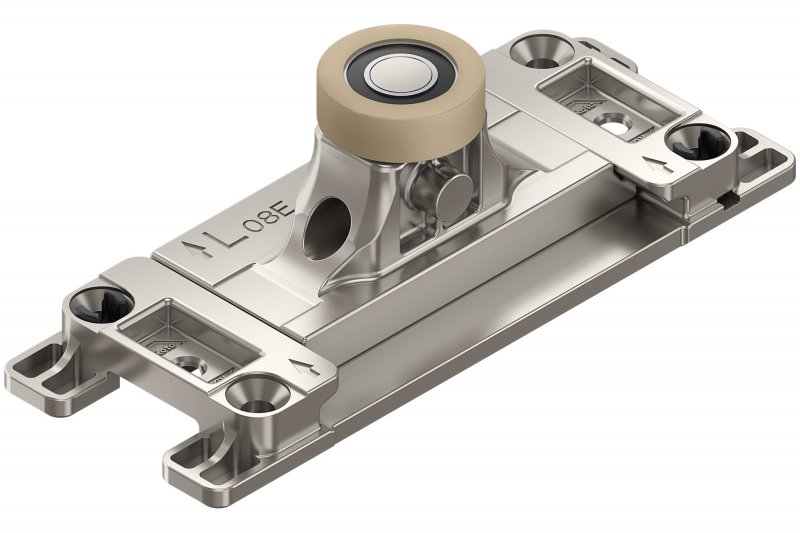

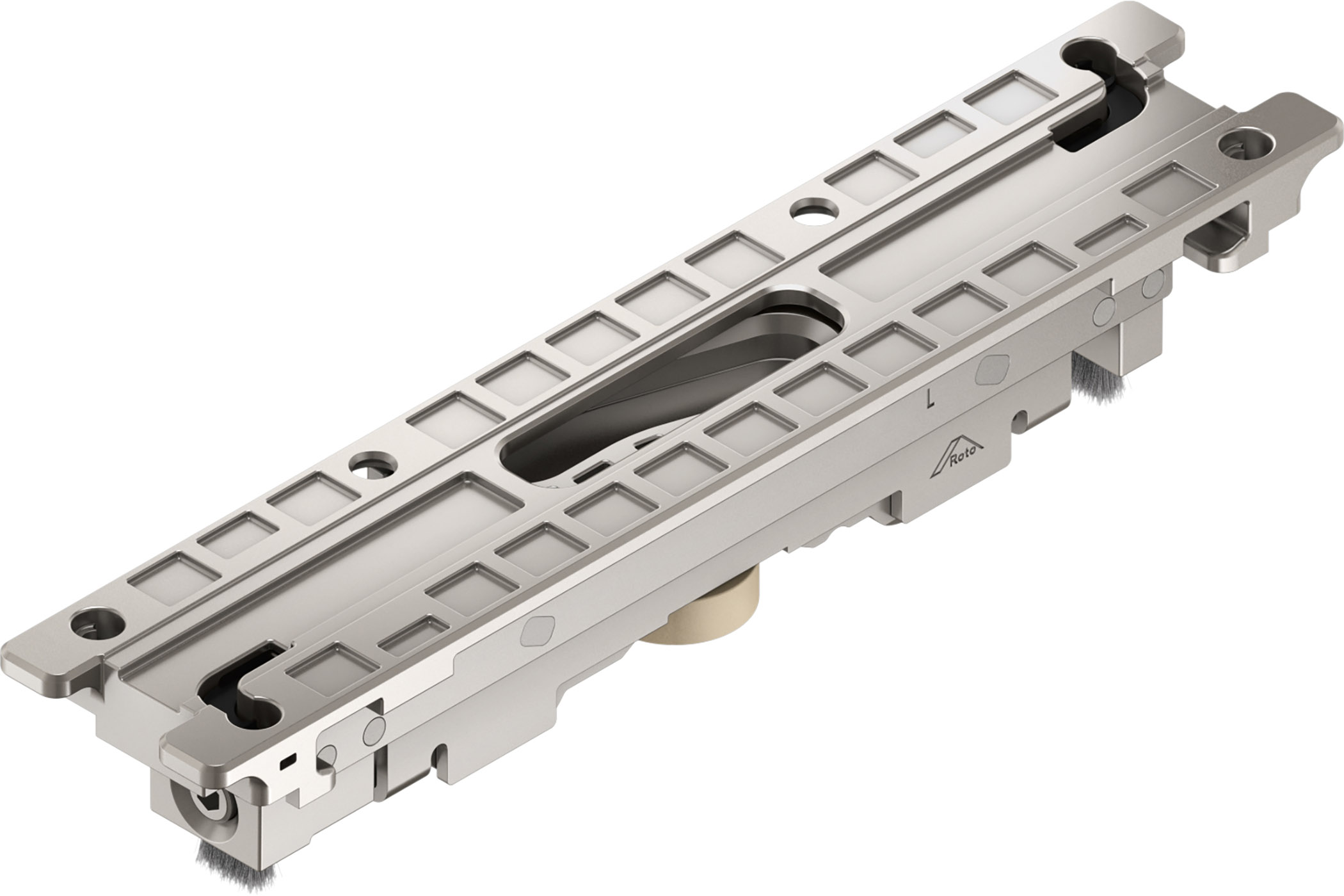

Vozíky s kuličkovými ložisky

Vozík je osazen robustními, hladce se pohybující kolečky, které bez námahy unesou velkou hmotnost.

Díky integrovanému lineárnímu kuličkovému ložisku je valivé tření minimální, což usnadňuje posouvání i velkých a těžkých posuvných prvků.

Integrované kartáče udržují nečistoty mimo dosah koleček a zajišťují tak bezproblémový provoz.

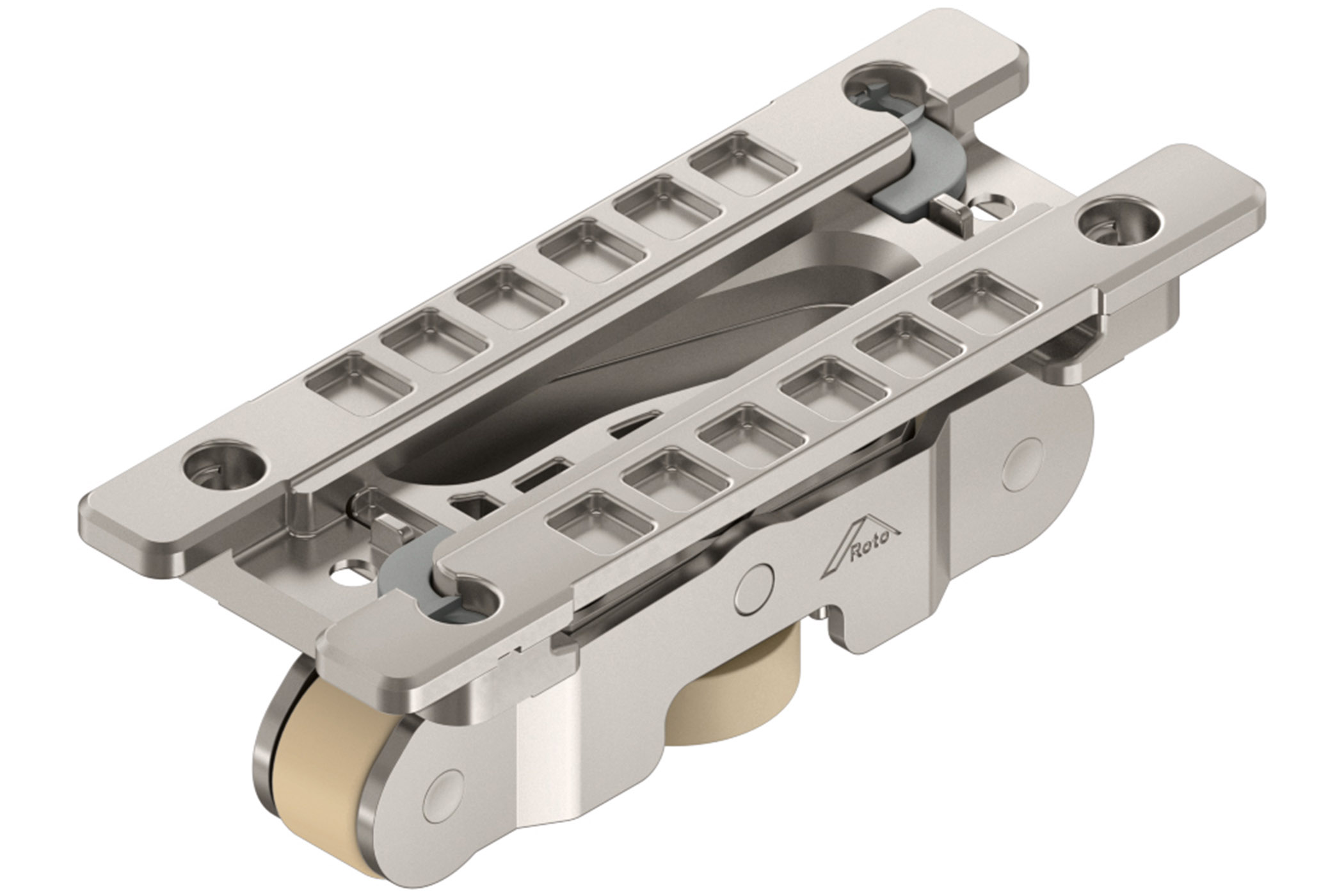

Stabilizační jednotka

Jako dodatečný uzavírací bod se v závislosti na velikosti křídla dole centricky instalují jedna nebo dvě stabilizační jednotky.

Tyto nenesou žádné zatížení, ale podporují vedení křídla a slouží jako uzavírací bod pro zajištění rovnoměrného přítlaku.

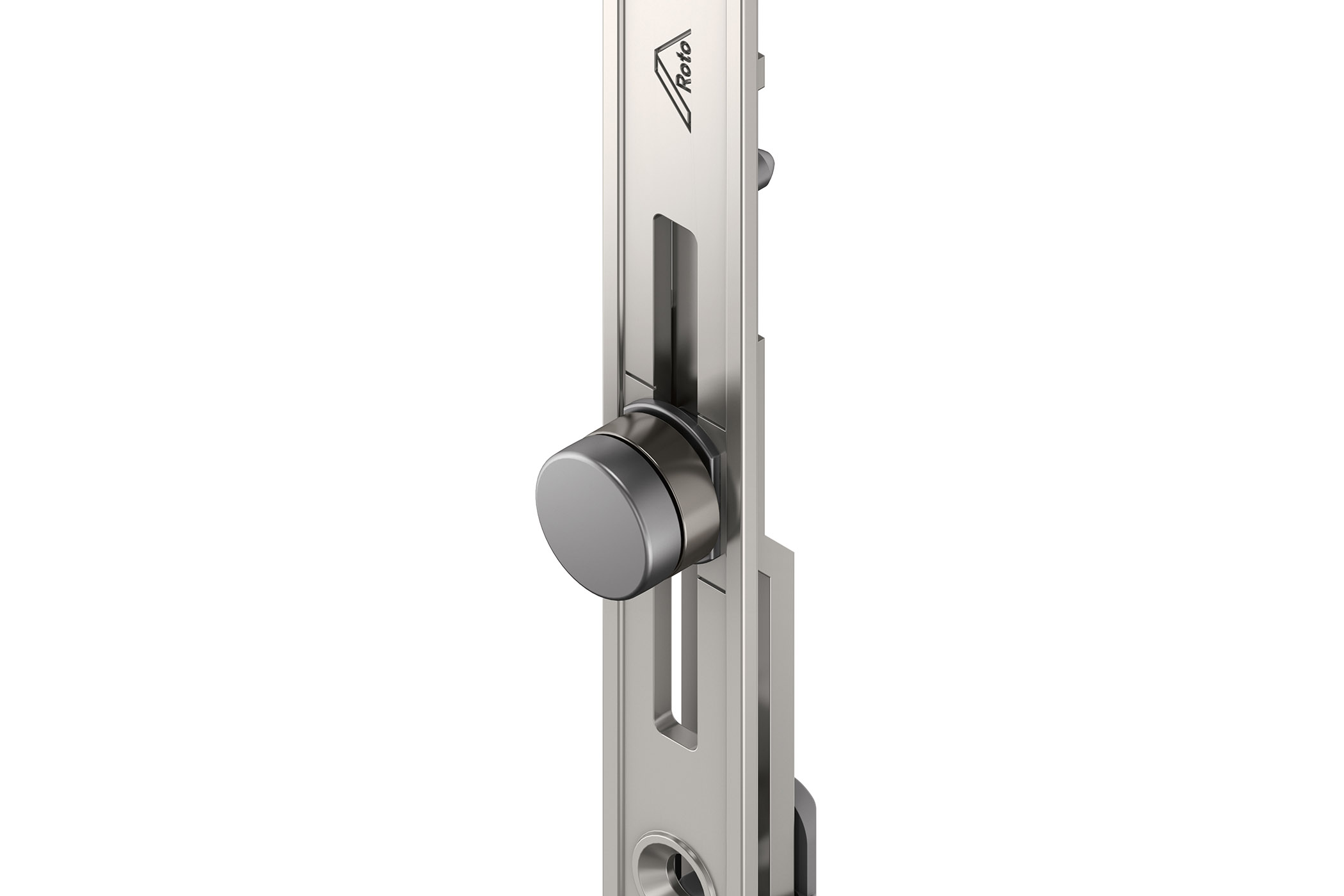

K čepy

Na kuličkových ložiskách uložené K čepy, nahrazující v profilových materiálech dřevo, dřevo-hliník a PVC ve středových závěrových bodech E čepy,  určené pro podporu pohodlného ovládání posuvného  prvku.

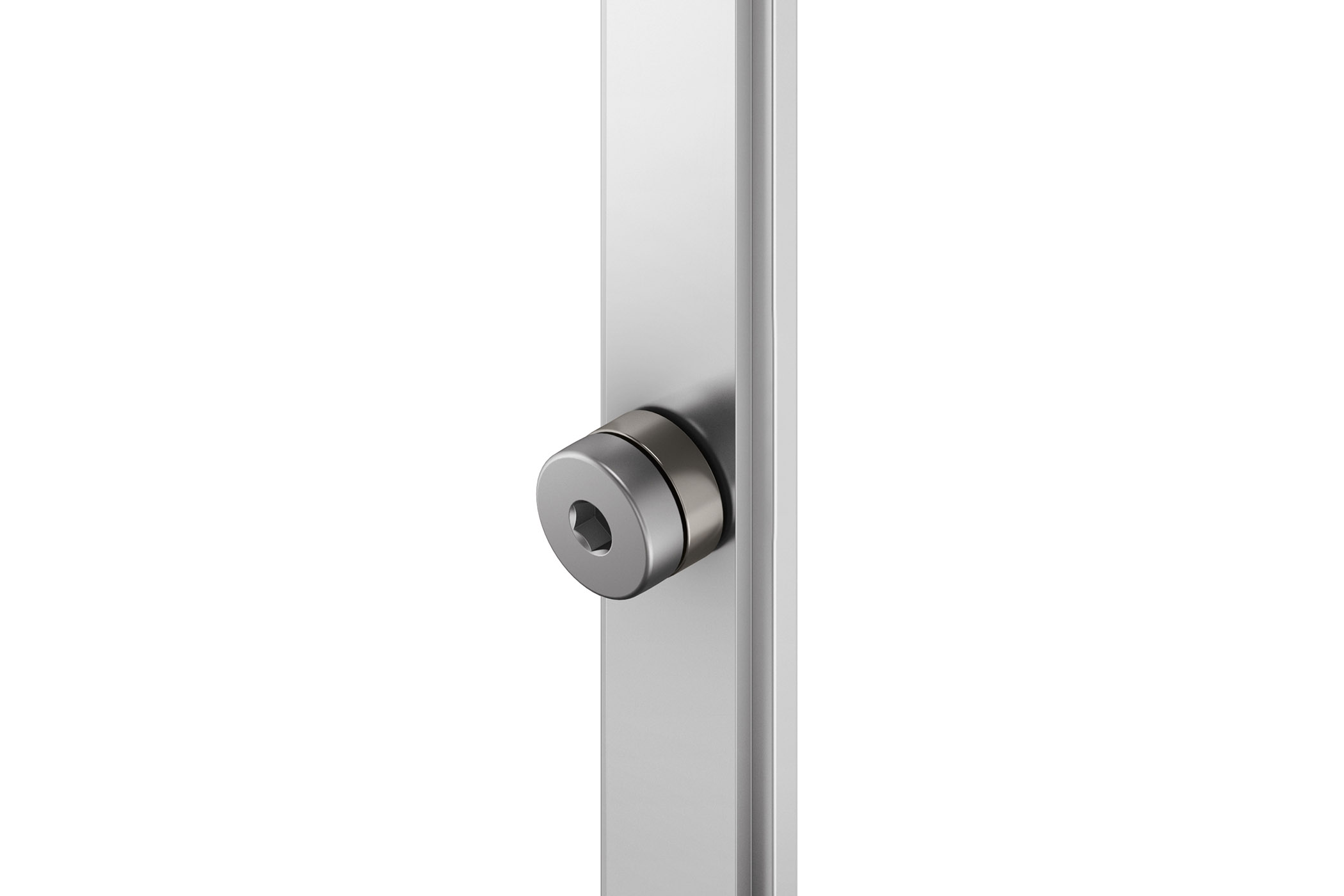

Ovládací čepy D13

Na kuličkových ložiskách uložené ovládací čepy D13, nahrazující v hliníkových profilových materiálech ovládací čepy D8,  určené pro podporu pohodlného ovládání posuvného prvku.

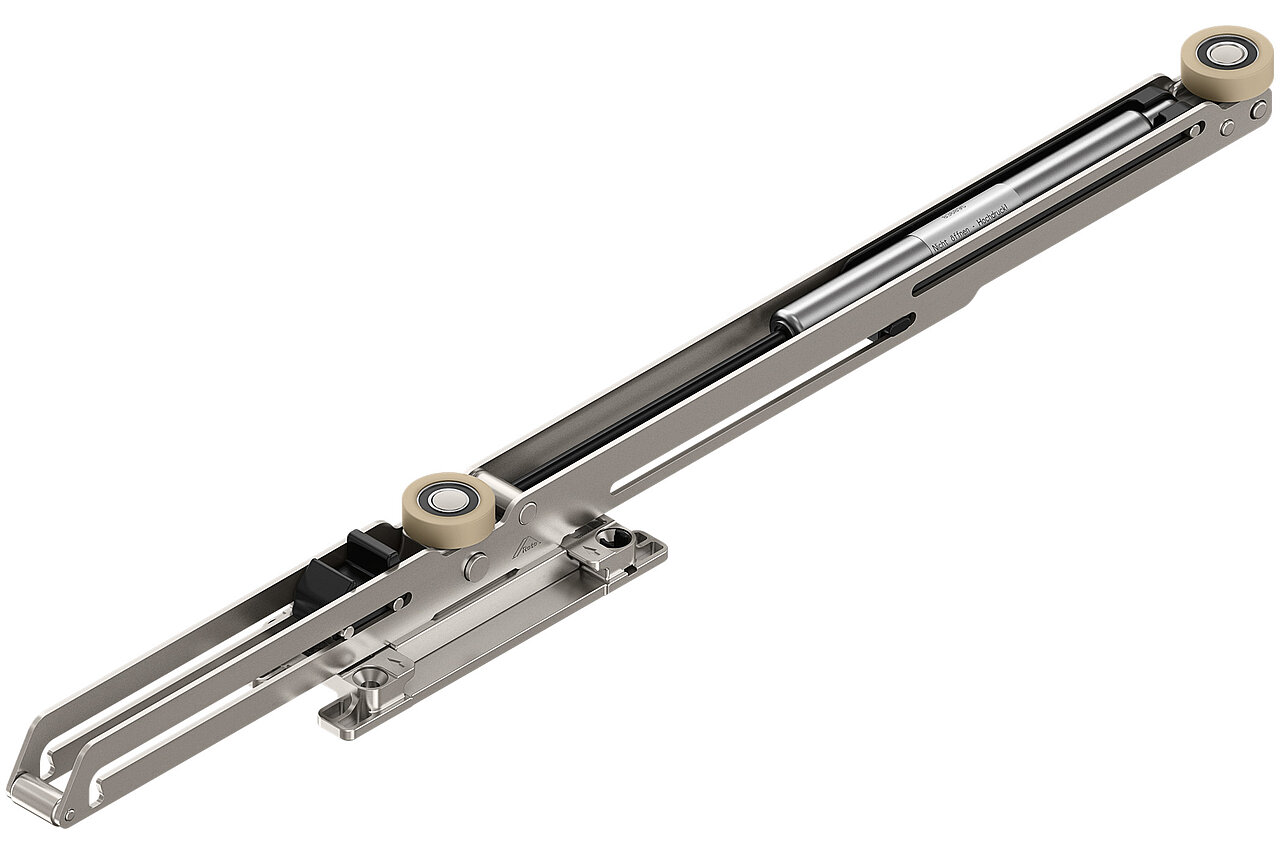

SoftStop-funkce

SoftStop-funkce určená pro křídla s hmotností nad 200 kg. Vložená na straně převodu nebo středového srazu  zajišťuje šetrné zavírání nebo otvírání křídla prostřednictvím jeho přibrzdění.

U křídel s hmotností do 200 kg se používají funkce SoftClose a SoftOpen.

Technická data

Roto Patio Inowa Roto Patio Inowa | Max
Šířka křídla v drážce max. 2000 mm max. 3000 mm
Výška křídla v drážce max. 2500 mm max. 3600 mm
Hmostnost křídla max. 200 kg (dřevo/hliník: max. 250 kg) max. 400 kg
Vzdálenost odstavení 8 mm 8 mm
Bezpečnost RC2 / RC2 N RC2 / RC2 N
Uspořádání křídel schéma A, C a K schéma A, C a K
Profily vnitřní a vnější posuv vnitřní a vnější posuv

Příslušenství

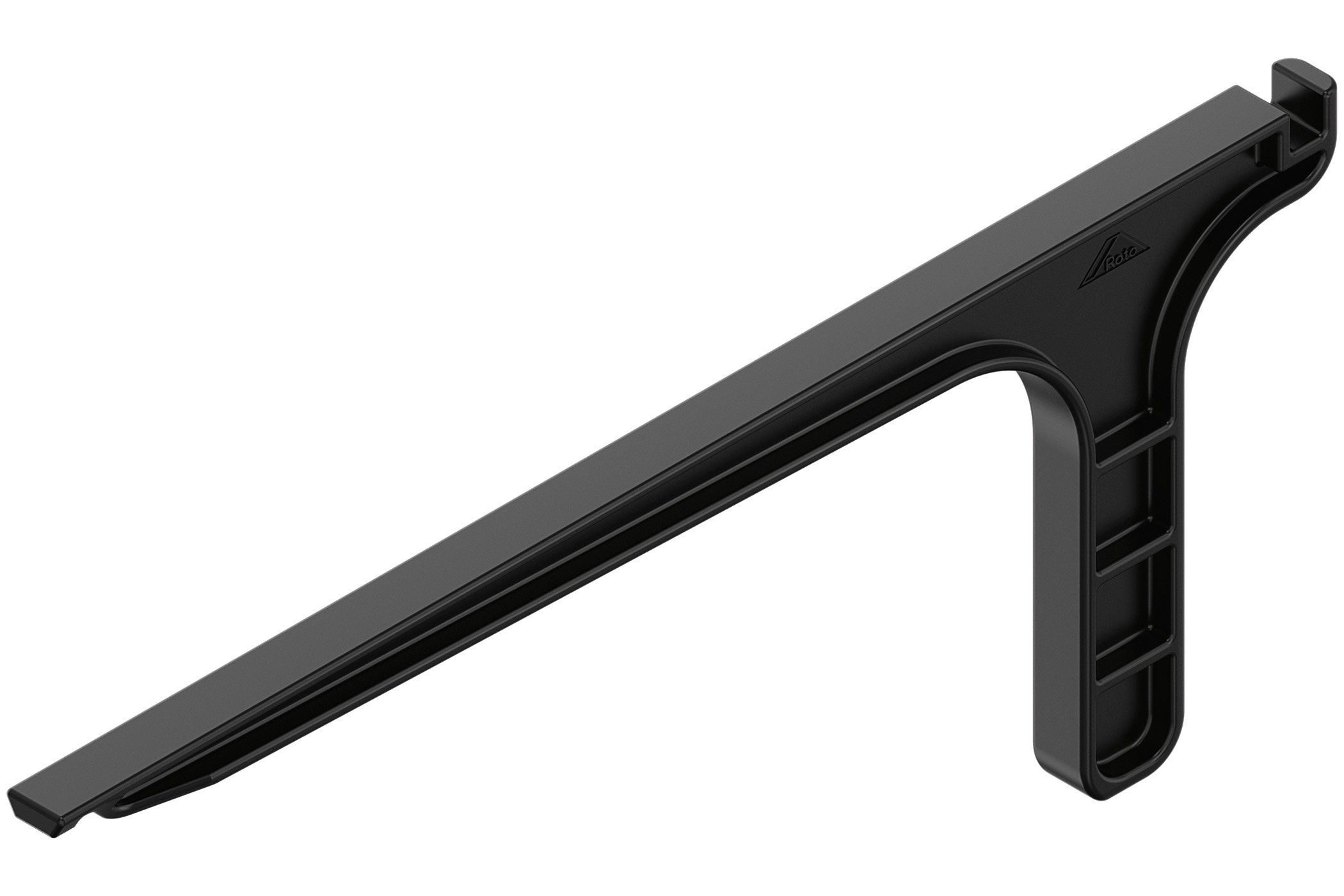

Napínací nástroj (povinné příslušenství)

Jednoduchá montážní pomůcka pro aktivaci měkkých funkcí.

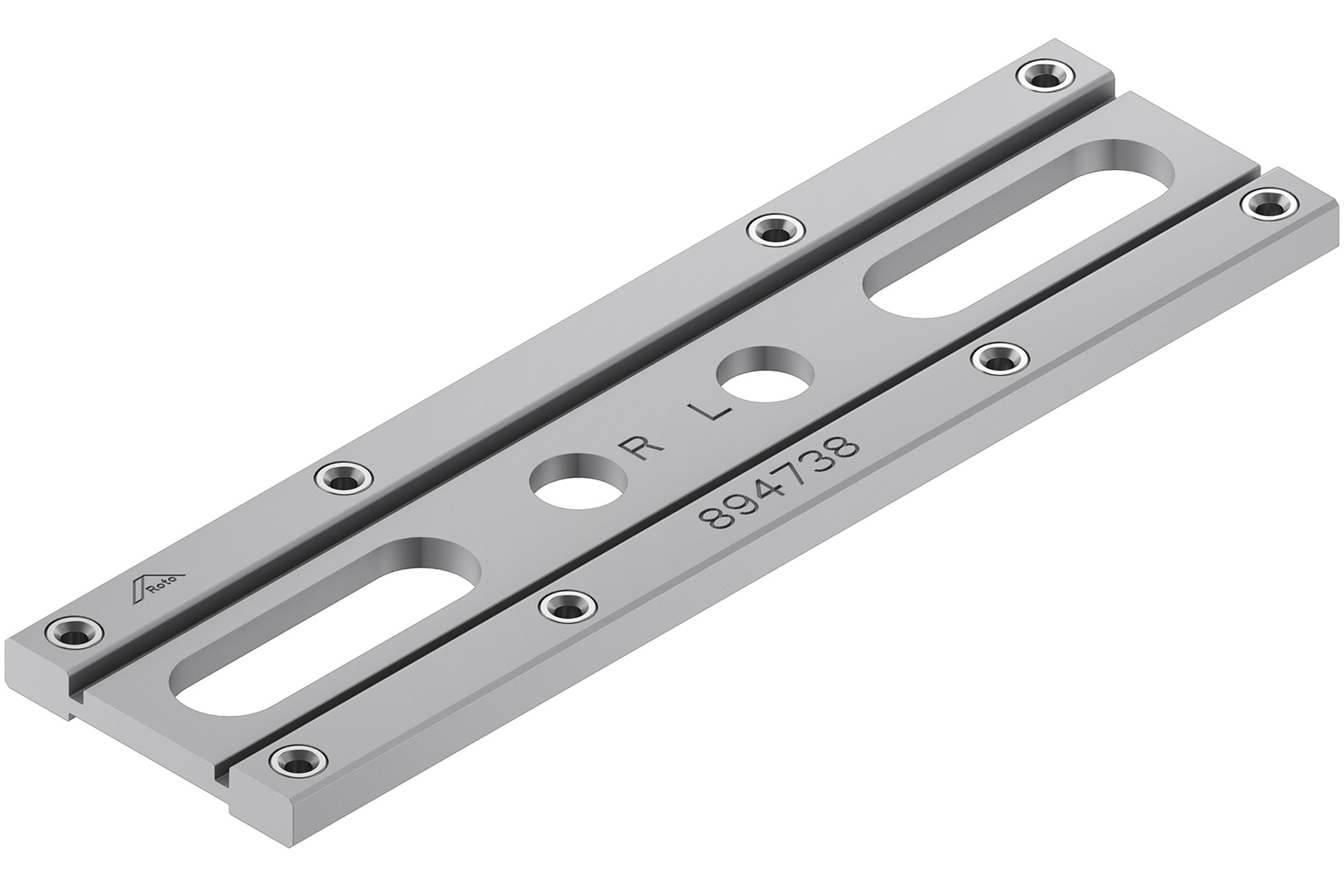

Vrtací šablona

Vrtací šablona Roto Patio Inowa | Max pro vozík, stabilizační jednotku a řídicí jednotku.

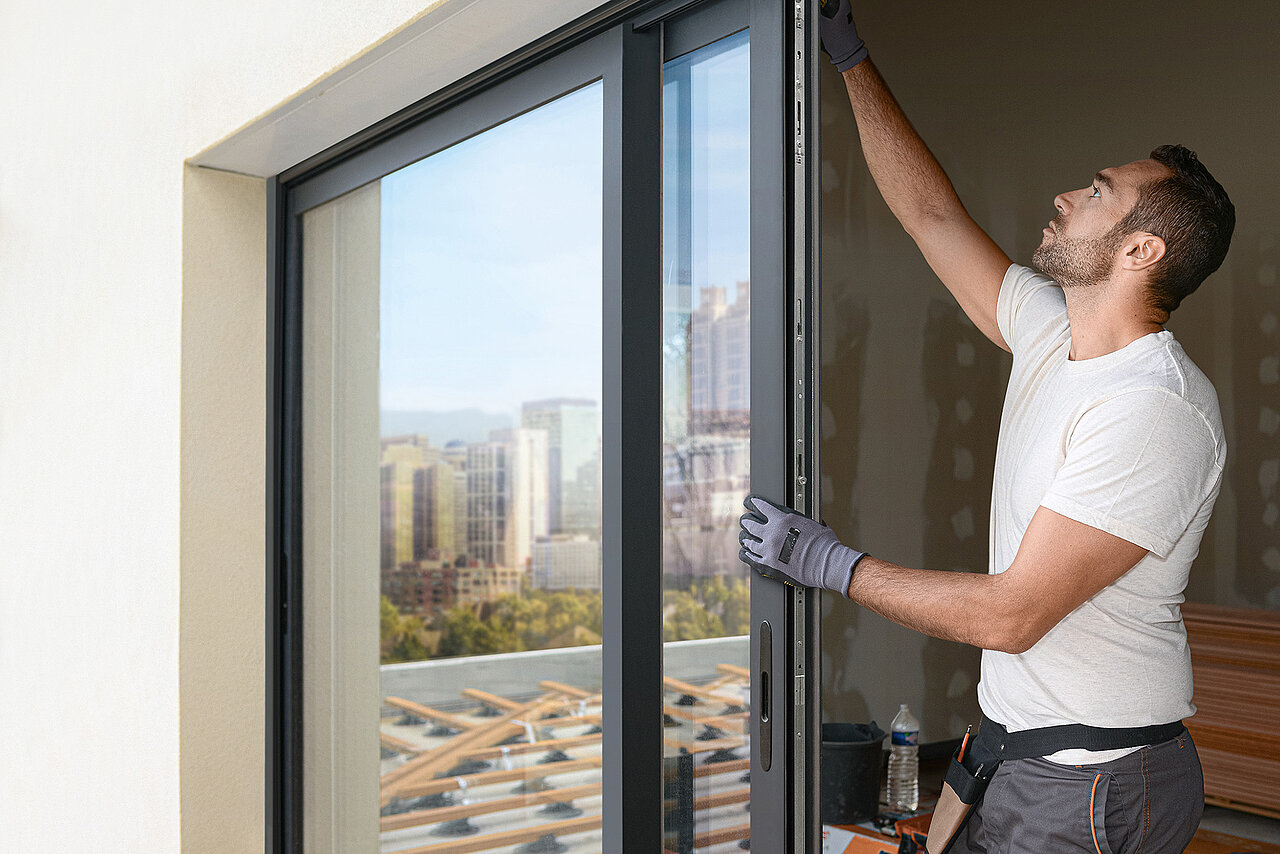

Montáž

Efektivní instalace: systém lze snadno a rychle nainstalovat pomocí několika šroubů na stavební díl.

Podporu poskytují promyšlené pomůcky, jako jsou vrtací přípravky, a také osvědčené komponenty z otvíravě-sklopných systémů Roto NX a Roto AL.

Systém lze navíc také efektivně integrovat do výrobních procesů.
